产品介绍

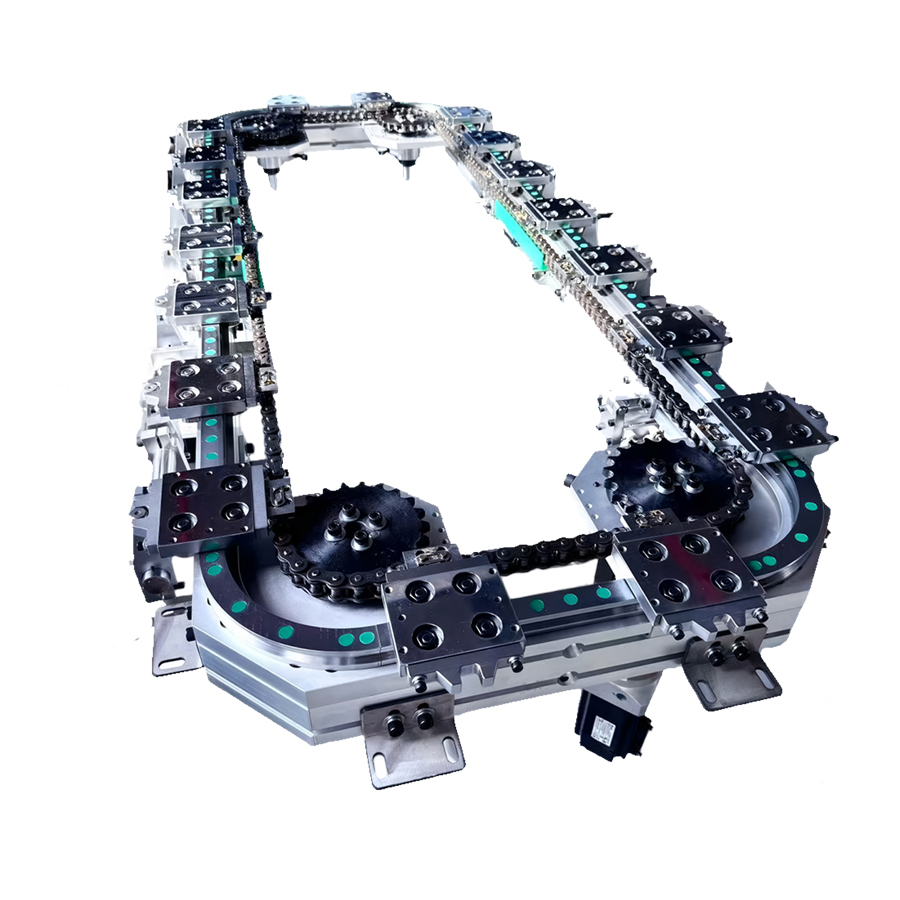

矩形环形导轨输送系统是一种基于矩形闭环轨迹设计的精密循环输送设备，通过直线轨道与圆弧轨道组合，使滑座及产品工装沿固定轨迹连续循环运行。

系统适合多工位自动化生产设备，可将上料、装配、检测、加工、测试和下料等工序集成在同一循环输送路径中。矩形结构能够根据设备空间灵活调整长宽比例，尤其适合需要多个工位连续布置的自动化设备。

矩形环形导轨可与机器人、机械手、视觉检测、伺服定位及PLC控制系统集成，作为自动化产线中的精密输送与定位模块使用。

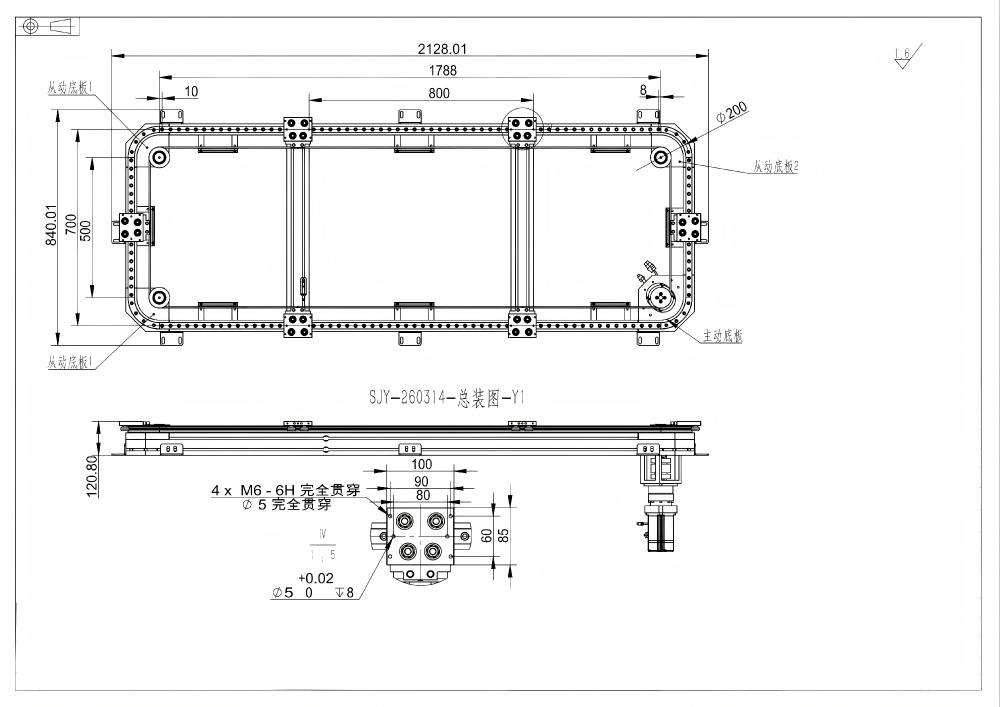

核心参数

产品名称：矩形环形导轨输送系统

结构形式：矩形闭环循环结构

重复定位精度：±0.05mm

最高运行速度：3m/s

最大负载：150kg

驱动方式：链条驱动、同步带驱动、同步传动

轨道结构：直线段与圆弧段组合

运行方式：多滑座循环运行

安装方式：水平、垂直、倒装

工装形式：托盘、治具、夹具及非标工装

控制系统：支持PLC、伺服控制及自动化设备联动

产品优势

矩形闭环结构能够实现产品和工装的连续循环输送，减少传统直线输送设备中的重复转运环节。

多滑座设计可以根据生产节拍配置不同数量的工装，实现多个工位同步作业，提高设备空间利用率。

高精度导轨与驱动机构配合，可实现稳定运行及重复定位，满足精密装配、视觉检测和自动化加工等工艺要求。

模块化结构便于后期调整轨道尺寸、工位数量及工装配置，适合不同自动化设备的集成需求。

应用场景

主要应用于3c电子、汽车零部件、新能源、医疗设备、半导体自动化、包装自动化等行业。

典型应用包括精密装配、视觉检测、功能测试、点胶、锁螺丝、产品分拣、自动上下料及多工位循环加工。

定制选项

可定制轨道长度、宽度、圆弧半径、滑座数量及工位数量。

可根据产品重量和生产节拍选择不同驱动方式及运行速度。

可定制产品托盘、定位治具、夹具及专用工装。

可根据设备空间设计水平、垂直或倒装结构。

可与机器人、机械手、视觉系统、PLC及伺服控制系统进行整体集成。
