产品介绍

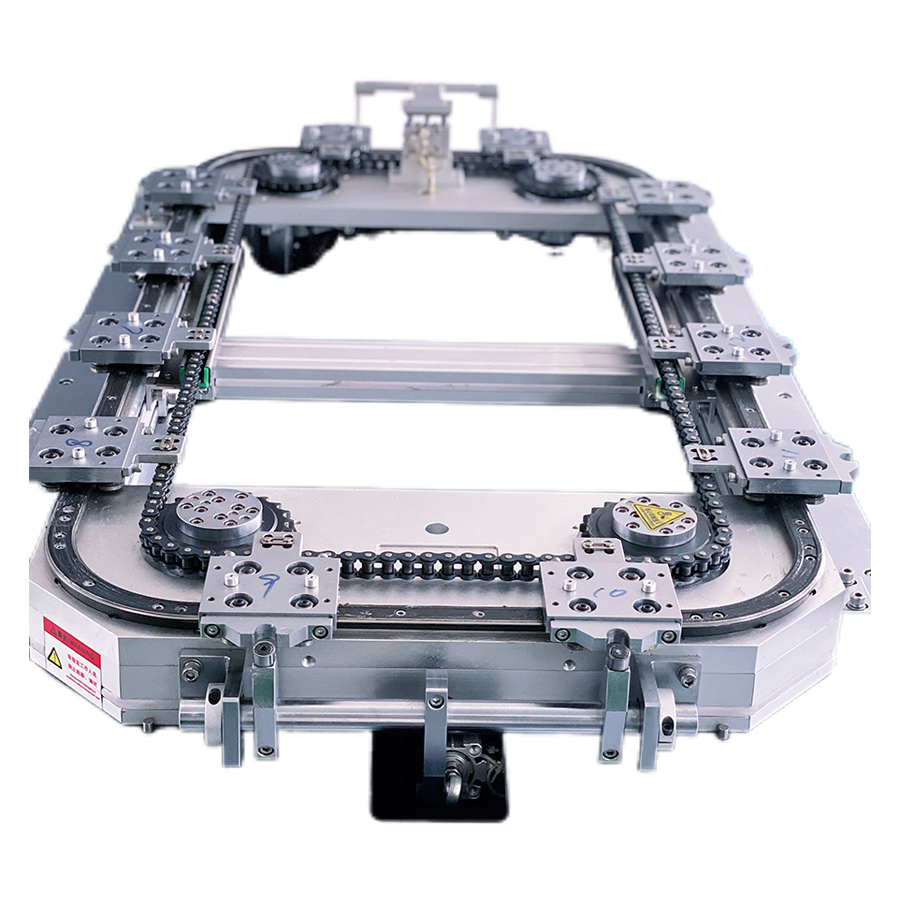

矩形闭环导轨是一种面向自动化设备开发的精密循环输送系统，由直线导轨、圆弧导轨、滑座、驱动机构和工装等模块组成，通过闭环轨迹实现产品或工装的连续循环运行。与普通直线输送设备相比，矩形环形导轨能够围绕多个工位形成完整循环路径，使产品依次进入装配、检测、加工、测试和下料工位，适用于空间受限及多工序集成的自动化设备。系统采用模块化设计，可根据产品尺寸、重量、工艺节拍及设备布局进行定制。

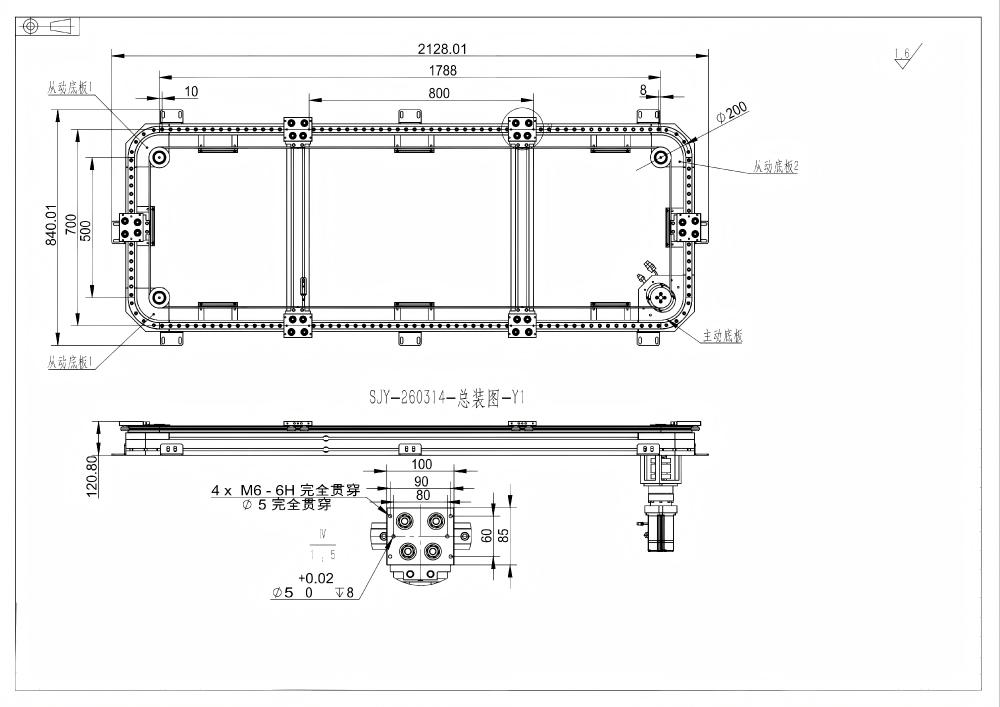

技术参数

导轨类型：矩形环形导轨 / 矩形闭环导轨 循环形式：矩形闭环循环 重复定位精度：±0.05mm 最高运行速度：3m/s 最大承载：150kg 驱动形式：链条驱动、同步带驱动等 轨道形式：直线轨道 + 圆弧轨道 滑座配置：单滑座或多滑座 安装方向：水平安装、垂直安装、倒装 工装配置：标准托盘、定位治具、专用夹具、非标工装 系统集成：支持PLC、伺服、机器人及视觉检测系统。

适用场景

矩形环形导轨适用于需要产品循环输送和多工位自动化处理的设备。3c电子领域可用于摄像头、传感器、连接器及电子元件的装配、检测和测试。汽车零部件领域可用于汽车电子、传感器、电机零部件及精密零件的装配与检测。新能源领域可用于电池及相关零部件的工装循环输送、检测和装配。医疗设备领域可用于精密零部件的自动化装配、检测和工序转运。半导体自动化领域可用于精密零部件的检测、装配和自动上下料。包装自动化领域可用于产品包装、检测、贴标、分拣等多工位设备。

定制能力

轨道尺寸定制：根据设备空间设计轨道长度、宽度和整体布局。运行参数定制：根据产品重量和生产节拍匹配运行速度、负载和滑座数量。驱动系统定制：可选择链条、同步带等驱动方案。工装定制：根据产品外形设计托盘、夹具、定位治具及专用工装。安装方式定制：支持水平、垂直和倒装结构。自动化接口定制：可根据设备控制系统配置传感器、定位机构及PLC、伺服等控制接口。
