矩形环形导轨——精密闭环输送与循环定位系统

产品介绍

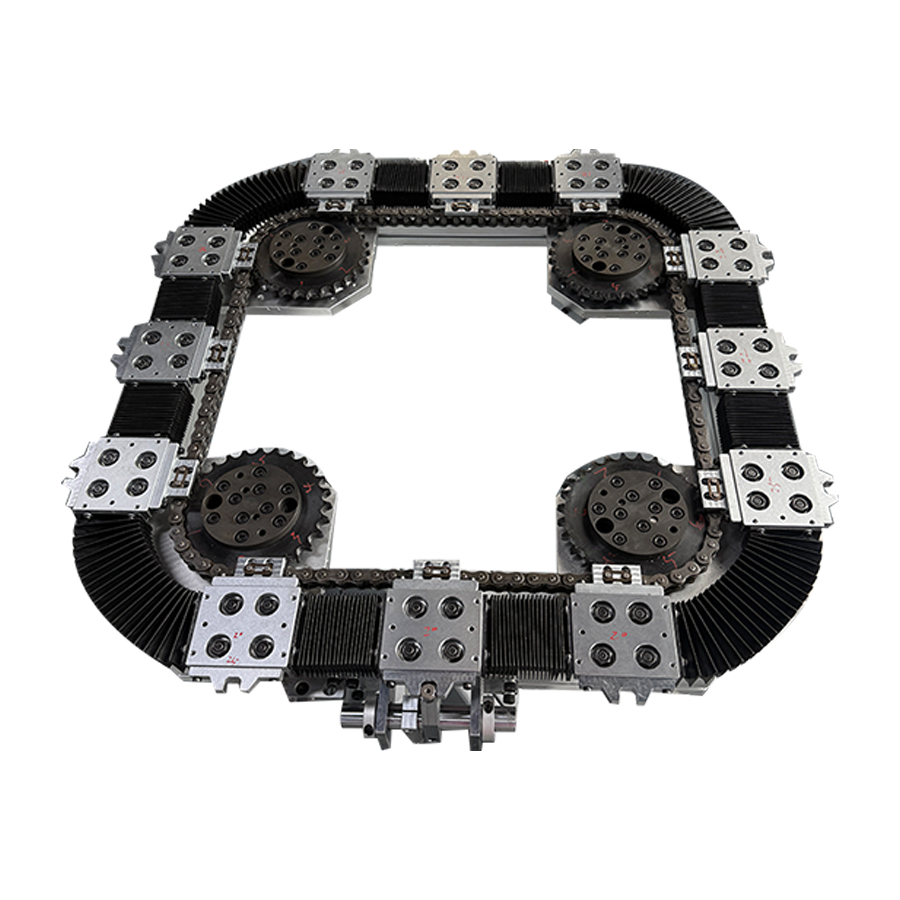

矩形环形导轨是一种采用矩形闭环轨迹设计的精密输送系统，通过直线导轨与圆弧导轨组合形成连续循环运行路径，适用于多工位、循环输送、精准定位及自动化装配等生产场景。

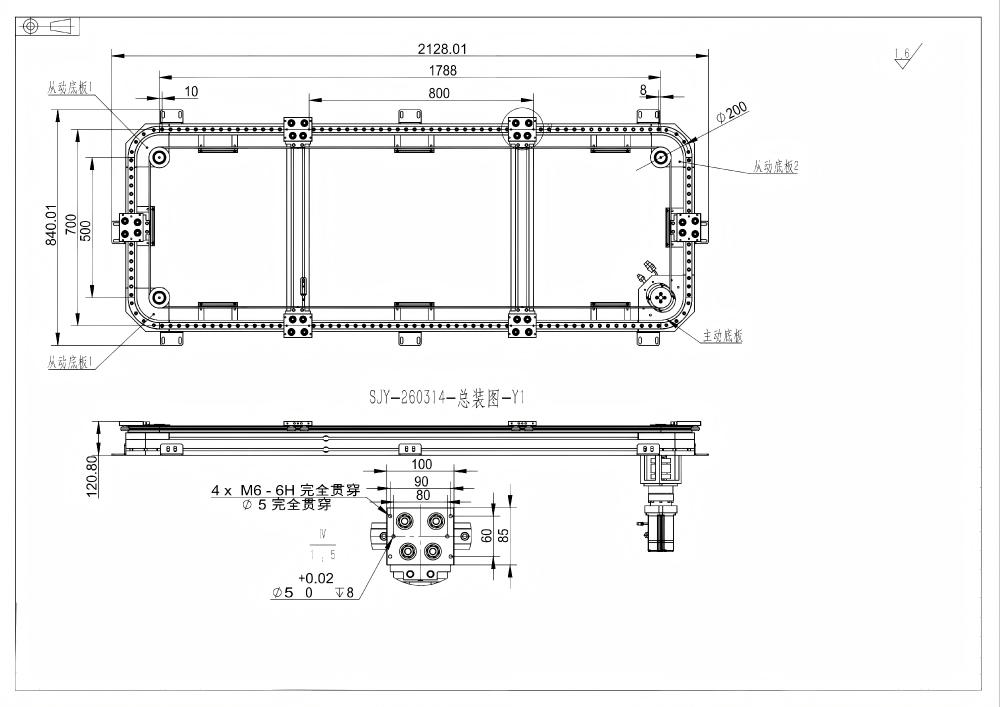

系统主要由矩形环形导轨、滑座、驱动机构、工装夹具及安装支撑结构组成，可根据设备空间、产品尺寸、负载要求和工艺节拍进行模块化设计。

相比传统直线输送方式，矩形环形导轨能够在有限空间内形成连续循环输送路径，使产品或工装按照固定轨迹依次经过上料、装配、检测、加工、下料等多个工位，适合与机器人、视觉检测、机械手、PLC控制系统及自动化设备集成。

详细参数

产品类型：矩形环形导轨、矩形闭环输送线、矩形循环导轨、精密矩形输送系统

运行结构：矩形闭环循环结构

重复定位精度：±0.05mm

最高运行速度：3m/s

最大负载：150kg

驱动方式：链条驱动、同步带驱动、同步传动等

轨道形式：直线段 + 圆弧段模块化组合

安装方式：水平安装、垂直安装、倒装

运行方式：单滑座循环、多滑座循环

工装方式：标准工装、非标工装、产品托盘、专用夹具

控制方式：可与PLC、伺服系统、机器人及视觉系统进行集成

结构形式：单轨、双轨及根据设备需求定制的特殊结构

轨道材料及表面处理：可根据负载、速度、使用频率及工作环境进行选型

维护特点：耐磨导轨设计，运行噪音低，适合长时间连续运行，并可根据使用工况制定维护周期。

核心优势

矩形环形导轨采用闭环循环结构，可实现产品或工装在多个加工工位之间连续运行，减少人工搬运和重复上下料。

矩形布局能够充分利用设备内部空间，适合长距离、多工位自动化设备，也方便与机械手、机器人和检测设备进行组合。

通过高精度导轨、滑座及驱动机构协同运行，可实现稳定输送和重复定位，满足精密装配、检测、加工及上下料等自动化需求。

模块化结构支持不同长度、宽度、工位数量及运行节拍的组合，可根据实际设备空间进行非标设计。

应用场景

Consumer Electronics

用于摄像头模组、电子元器件、连接器、传感器及精密电子产品的装配、检测、点胶、锁螺丝和功能测试等多工位自动化设备。

汽车零部件

适用于汽车电子、传感器、连接器、电机零部件及其他汽车零部件的装配、检测、加工和上下料输送。

新能源

应用于新能源电池及相关零部件生产设备，可用于电芯、模组、PACK相关工序中的工装循环输送、检测和装配。

医疗设备

适用于医疗器械及精密零部件的自动化装配、检测、分拣和工位间循环输送。

半导体自动化

适用于精密电子及半导体相关零部件的多工位输送、检测、装配及自动化上下料设备。

包装自动化

可用于产品装盒、检测、贴标、装配、分拣及多工位包装设备中的循环输送。

定制选项

轨道尺寸可根据设备空间和工艺布局进行定制，包括轨道总长度、宽度、直线段长度及圆弧半径。

运行参数可根据产品重量、节拍及工艺要求定制，包括运行速度、负载能力、滑座数量及定位精度。

驱动系统可根据设备需求选择链条驱动、同步带驱动等不同传动方案。

可定制产品托盘、工装夹具、定位机构及产品承载结构，使矩形环形导轨与具体自动化工艺匹配。

安装结构支持水平、垂直及倒装布局，可适应不同设备结构和生产空间。

同时可根据客户的自动化设备进行轨道尺寸、工位数量、驱动方式、工装、传感器及控制接口等非标定制。
