产品简介

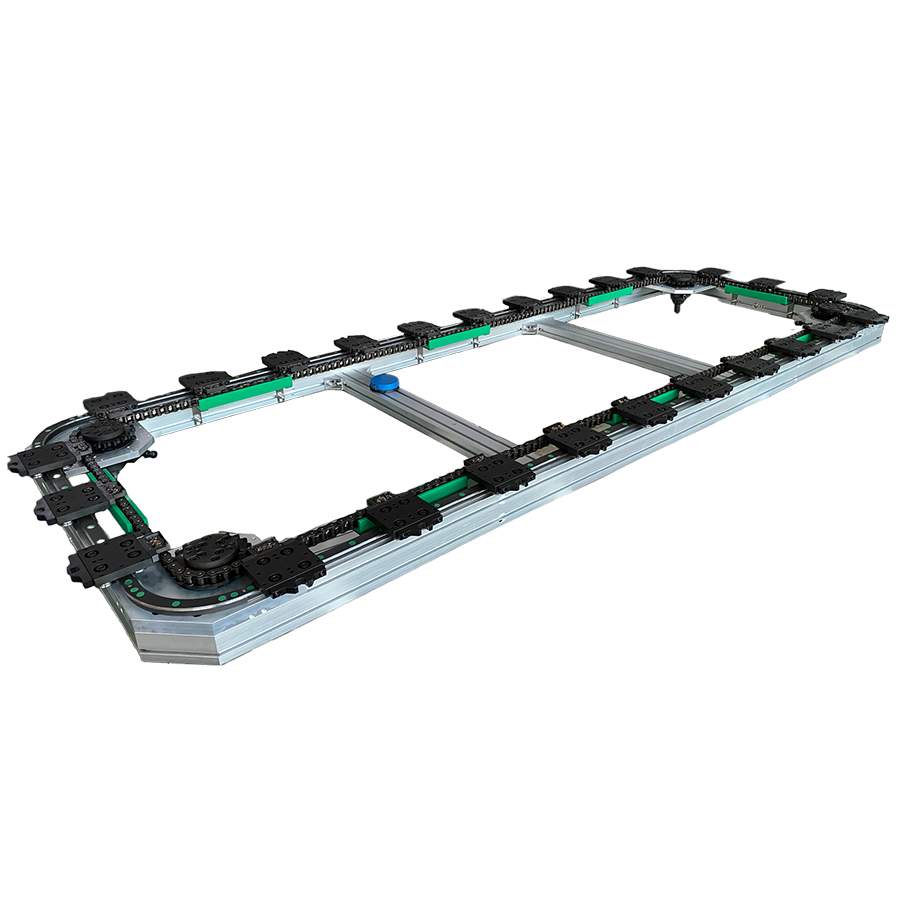

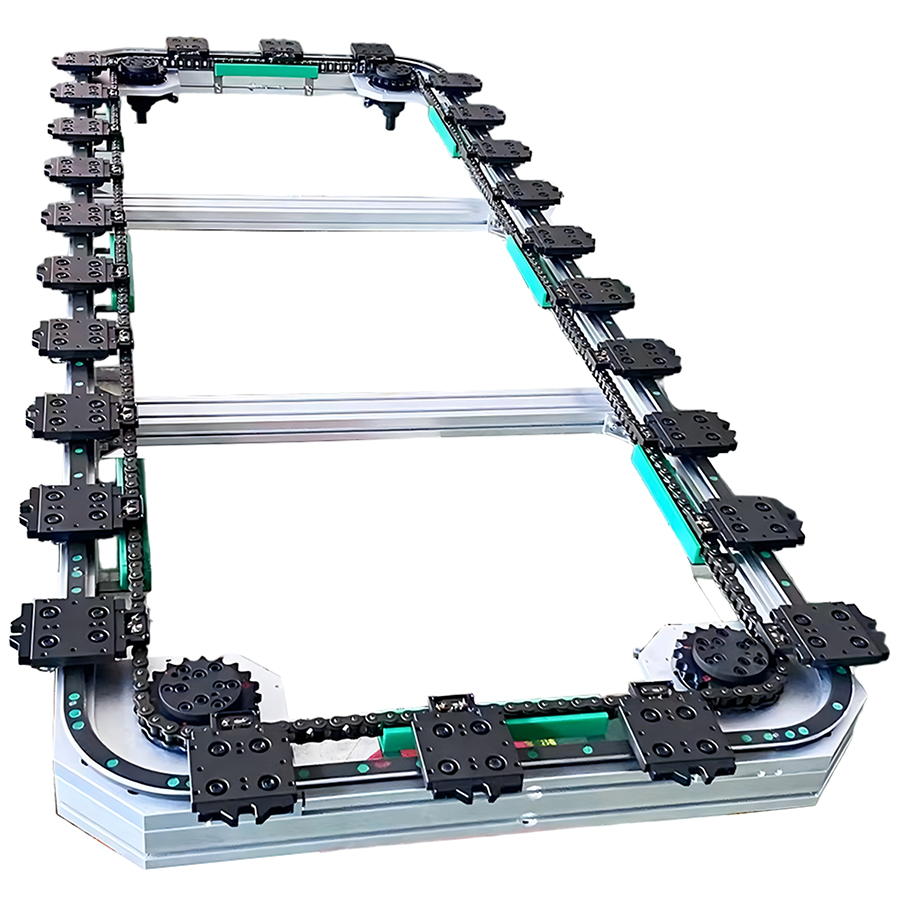

矩形闭环链条传动环形导轨是振基智能主打重载型闭环循环输送模组，专为工业连续重载循环工况研发。设备采用一体式实心矩形机加工底板基座，经时效去应力与精密铣削工艺处理，整体基准统一、结构刚性十足，长期高频次循环运行无抖动、不变形，彻底解决轻量化型材导轨承载力不足、精度易衰减的行业痛点。设备搭载高精度单V型闭环轨道，搭配专用链条驱动传动系统，传动拉力大、承载性能优异，可稳定适配中重载工件输送与多工位循环作业。相较于皮带传动，链条驱动抗拉伸、耐磨损、抗疲劳性能更强，支持长周长、长时间连续量产运行，适配严苛工业工况。单轨闭环布局紧凑简洁，占地面积小，拆装调试便捷，可灵活增减工位数量、调节工位间距。整机可选配风琴防尘防护结构，适配车间粉尘、轻微油污等复杂生产环境，凭借高稳定性、高承载力、低维护成本的优势，广泛应用于各类自动化装配、检测、搬运流水线。

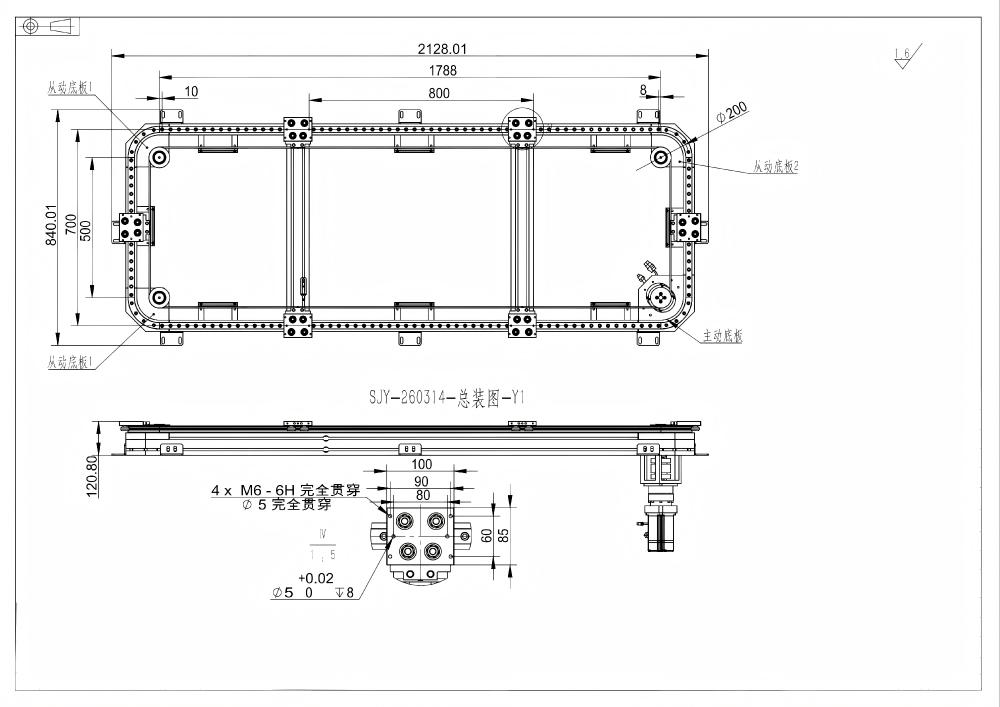

详细核心参数

• 基座结构：一体式实心矩形机加工底板，时效去应力处理

• 轨道形式：单V型精密环形导轨，闭环矩形轨迹

• 重复定位精度：±0.05mm

• 运行速度：0–4m/s，可无级调速

• 承载等级：中重载，单工位额定负载10–40kg

• 驱动方式：标配精密链条重载驱动，适配长周期、中重载工况

• 弯道规格：支持定制多尺寸弯道直径

• 防护等级：标配基础防护，可选IP54防尘防护

• 运行噪音：≤60dB，静音平稳运行

• 适配滑座：可按需定制8–24工位滑座数量

核心应用场景

本款矩形闭环链条传动环形导轨依托实心矩形高刚性底板+链条重载驱动结构，承载力强、运行稳定、抗干扰性佳，广泛适配3C电子、汽车零部件、医疗器械、精密五金、新能源配件等多行业自动化产线。核心应用于多工位循环装配、自动化视觉检测、重载工件搬运、精密工序加工、成品循环分拣等连续作业场景，尤其适合需要长时间不间断量产、工件偏重、工况复杂的工业生产线。链条驱动结构无惧长期拉伸与高频启停，实心底板可有效抵消设备运行震动，避免工位偏移、精度漂移，大幅提升产线运行稳定性与生产节拍，有效降低人工干预与设备维护频次。

非标定制选项

• 尺寸定制：整机长宽、直轨长度、弯道直径按需非标定制

• 驱动定制：标配链条重载驱动，可按需定制链条节距、传动速比，适配不同载重与运行速度

• 工位定制：自由增减滑座数量，定制专属工位间距

• 防护定制：选配风琴防尘罩、防水防油防护结构，适配复杂工况

• 精度定制：可升级二次定位机构，提升高精度停靠稳定性

• 材质定制：底板、导轨可做抗氧化、不锈钢、硬化处理，适配腐蚀、洁净工况
