产品简介

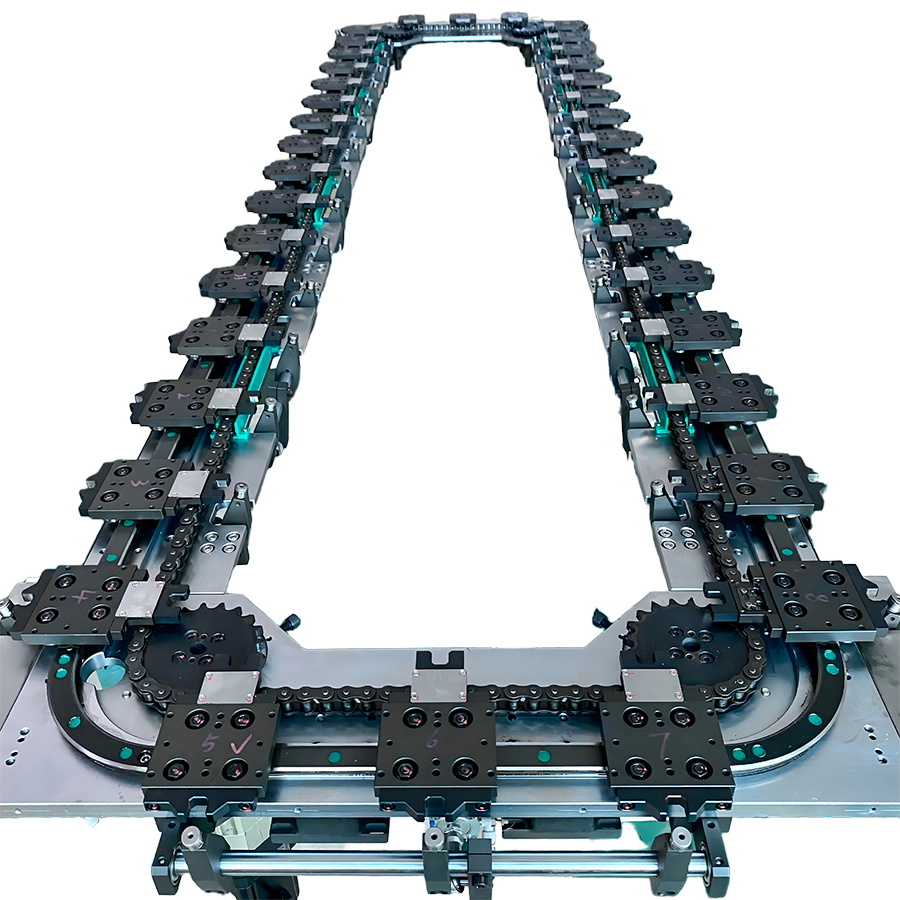

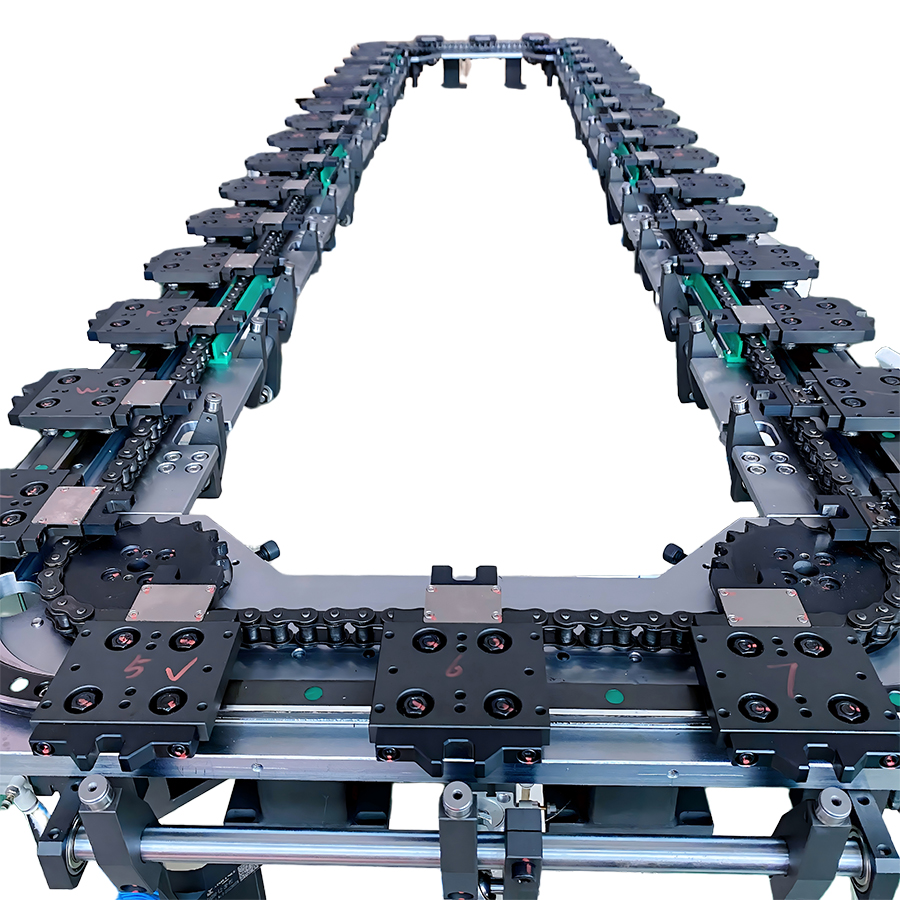

矩形底板单轨环形导轨是振基智能自主研发的标准化重载闭环循环输送模组，核心采用一体式实心矩形机加工底板基座，经过时效去应力、精密铣削工艺处理，整体基准统一、结构刚性充足，长期高速循环运行不易形变、抖动，彻底解决普通型材框架导轨刚性不足、精度衰减快的痛点。设备搭载高精度单V型环形导轨结构，运动摩擦小、导向精度高、运行平稳，可适配链条、同步带两种主流驱动方式，兼顾重载承载与高速低噪运行需求。单轨布局结构简洁紧凑，占用空间小，拆装调试便捷，适配多工位连续循环作业，可根据生产需求灵活增减滑座工位。整机防护性强，可选配风琴防尘罩，适配车间粉尘、轻微油污等复杂工况，广泛适配各类自动化精密加工、装配、检测流水线，具备低维护、长寿命、高稳定性的核心优势，适配工业量产常态化连续运行需求。

详细核心参数

• 基座结构：一体式实心矩形机加工底板，时效去应力处理

• 轨道形式：单V型精密环形导轨，闭环矩形轨迹

• 重复定位精度：±0.05mm

• 运行速度：0–3m/s，可无级调速

• 承载等级：中重载，单工位额定负载10–40kg

• 驱动方式：可选链条驱动/同步带驱动

• 弯道规格：支持定制多尺寸弯道直径

• 防护等级：标配基础防护，可选IP54防尘防护

• 运行噪音：≤60dB，静音平稳运行

• 适配滑座：可按需定制8–24工位滑座数量

核心应用场景

本产品依托高刚性矩形底板、精密单轨闭环结构，适配多行业自动化循环生产场景，核心应用领域覆盖3C电子、汽车零部件、医疗器械、精密五金、新能源配件等行业。主要用于产品多工位循环装配、自动化视觉检测、精密点胶、小型工件搬运、成品分拣等工序，尤其适合对设备稳定性、定位精度要求高，且需要长时间连续量产的自动化产线。单轨紧凑布局可适配中小型工位设备，实心底板结构有效抵御生产震动、轻微冲击，杜绝工位偏移、精度漂移问题，完美适配量产车间高强度、高频率的循环作业需求，有效缩减人工干预，提升产线自动化率与生产节拍。

非标定制选项

• 尺寸定制：整机长宽、直轨长度、弯道直径按需非标定制

• 驱动定制：可选链条重载驱动、同步带高速静音驱动两种方案

• 工位定制：自由增减滑座数量，定制专属工位间距

• 防护定制：选配风琴防尘罩、防水防油防护结构，适配复杂工况

• 精度定制：可升级二次定位机构，提升高精度停靠稳定性

• 材质定制：底板、导轨可做抗氧化、不锈钢、硬化处理，适配腐蚀、洁净工况
