矩形环形导轨产品介绍

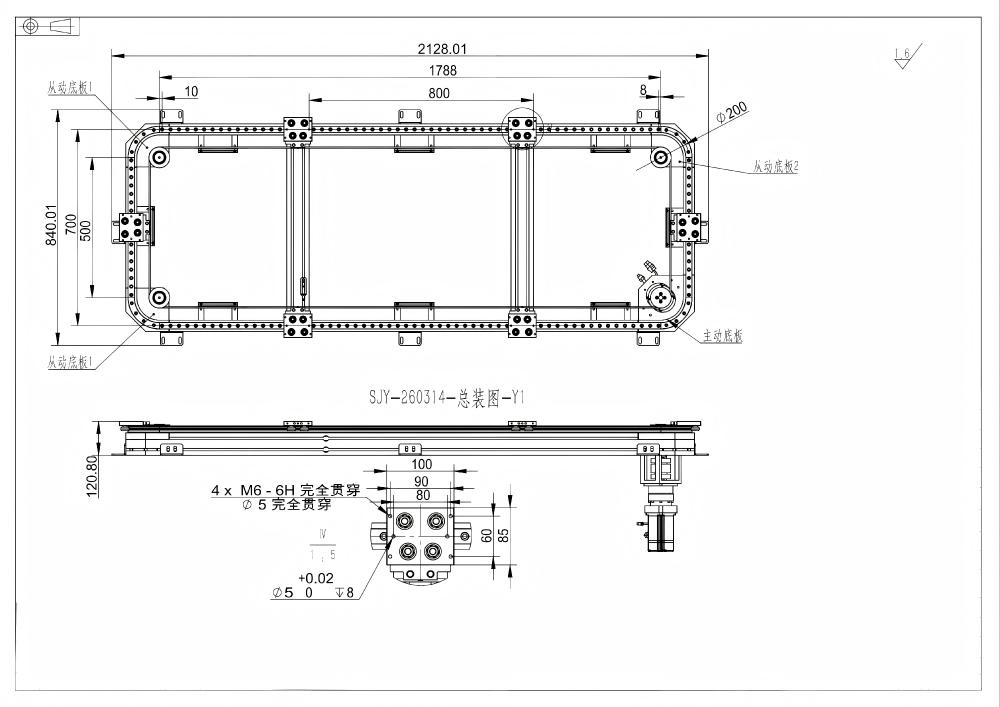

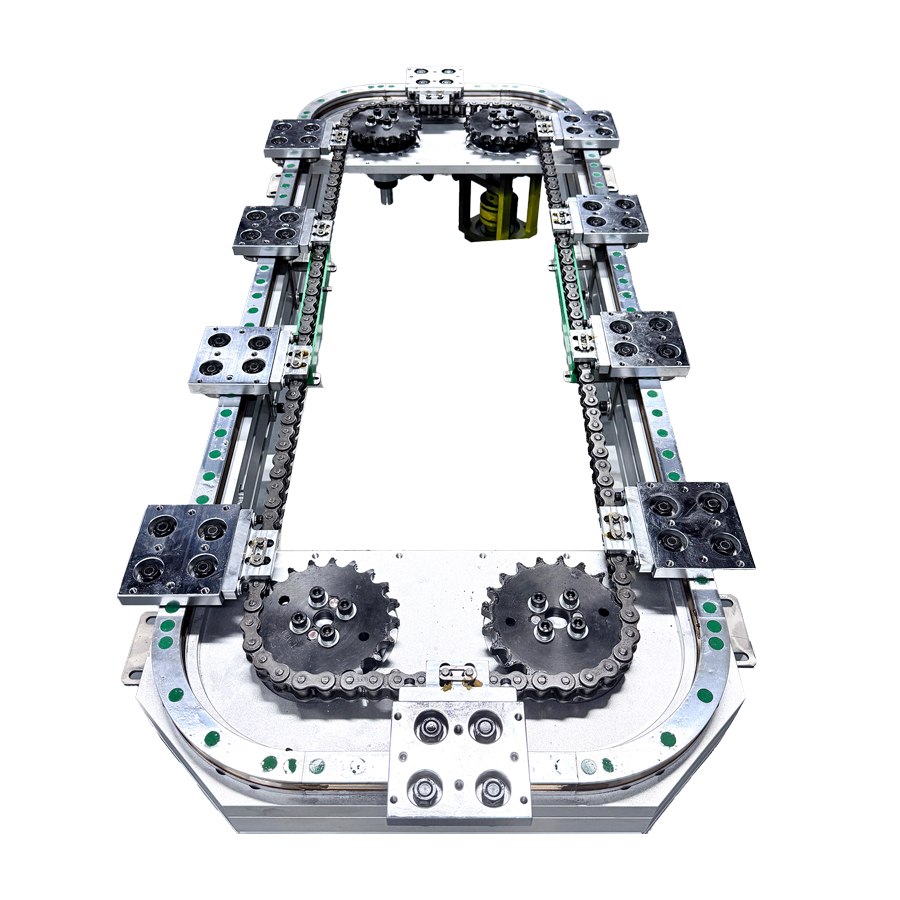

矩形环形导轨也叫方形闭环环形导轨输送线，由 4 段高精度直线导轨与 4 组 90° 圆弧导轨刚性拼接组成闭合矩形循环轨道，滑座沿轨道做闭环循环运动，可完成上料、装配、检测、焊接、下料等多工位连续作业，对比传统转盘、直线输送线，具备布局灵活、空间利用率高、重复定位精度高、运行稳定的优势，广泛应用于非标自动化多工位循环产线。矩形结构可自由延展长宽尺寸，不受圆弧直径限制，线体中间空余区域可放置工装、机器人、检测设备，大幅节约车间占地，是新能源、精密装配行业主流循环输送解决方案。

详细技术参数

1. 导轨材质：轴承钢，滚道淬火处理，硬度 58‑62HRC，耐磨抗变形；基座可选铝合金型材 / 钢板焊接底板2. 重复定位精度：标准 ±0.05mm，支持二次定位机构进一步提升精度3. 传动方式：链条传动、同步带传动两种- 链条传动：适合中重载，可选 8A/10A/12A 链条，运行速度 0‑3m/s，承载能力强，适合大负载工况- 同步带传动：适合轻载高速，运行速度 0‑3m/s，低噪音 50‑70dB，免维护，适合洁净车间4. 圆弧转弯直径：最小 200mm，最大 1560mm 可选5. 滑座单台负载：轻载 3‑30kg，重载最高可达 150kg，负载受速度、偏载、治具尺寸影响6. 工位配置：滑座数量、工位数量按需配置，工位间距最小 110mm，按 10mm 倍数调整7. 工作环境：常规‑20℃~80℃；可选 IP65 防护，可加装防尘风琴罩、钣金防护罩，适配粉尘、潮湿工况8. 驱动配置：伺服电机驱动，支持间歇步进、连续运转、多段速切换，适配 PLC 控制系统，可对接视觉检测、机械手设备9. 噪音等级：同步带 50‑70dB，链条 65‑75dB10. 使用寿命：核心导轨部件正常工况 3 年以上，同步带寿命≥8000 小时

应用场景

1. 新能源行业：锂电池电芯装配、极片检测、电池模组焊接、PACK 多工位循环生产线，多工位并行作业，提升产线节拍，节省厂房空间。2.Consumer Electronics 精密装配：摄像头模组、屏幕组件、小型零部件组装、打磨、检测，高精度定位保障装配良率，适配洁净生产环境。3. 医疗器械：医疗配件组装、试剂检测转运、耗材封装，低粉尘运行，可满足洁净车间使用需求。4. 汽车零部件：小型汽配件铆接、检测、喷涂流转，中重载链条版本适配工装夹具大重量负载。5. 精密仪器与半导体：光学镜片检测、小型元器件测试转运，直线段高精度保障停靠稳定性。6. 包装日化行业：产品灌装、封口、贴标循环流水线，高频次快速节拍生产。7. 非标自动化专机：多工位工装循环专机、自动化测试设备，替代转盘机构，解决转盘工位数量受限、无法大长宽布局痛点。

定制选项

1. 尺寸定制：矩形长边、短边直线段长度完全非标定制；90° 圆弧直径可选，可调整整体长宽比例，适配设备安装空间。2. 传动定制：链条传动 / 同步带传动二选一；可增加工位自转功能，滑座工位可旋转，旋转角度、定位精度可定制。3. 精度定制：标准 ±0.05mm，，匹配不同工序成本需求。4. 承载定制：轻载、中载、重载方案，滑座材质可选铝合金、钢制，调整底板结构加强刚性，适配不同工件重量。5. 防护定制：普通敞开式、风琴罩防尘防护、全钣金封闭防护；耐腐蚀表面处理，适配潮湿、化学腐蚀环境。6. 安装方式：水平安装、吊顶悬挂安装，支持底板一体式底座、型材拼装底座两种结构。7. 电气与控制：预留伺服接口，可配套提供定位气缸、二次定位机构；支持对接第三方视觉系统、机器人，开放通讯协议。8. 特殊环境定制：洁净版低粉尘方案，适配千级洁净车间；低温、高温环境适配版本。9. 工位拓展：滑座数量、有效工位数、工位间距按需定制，可预留后期产线扩容改造空间。
