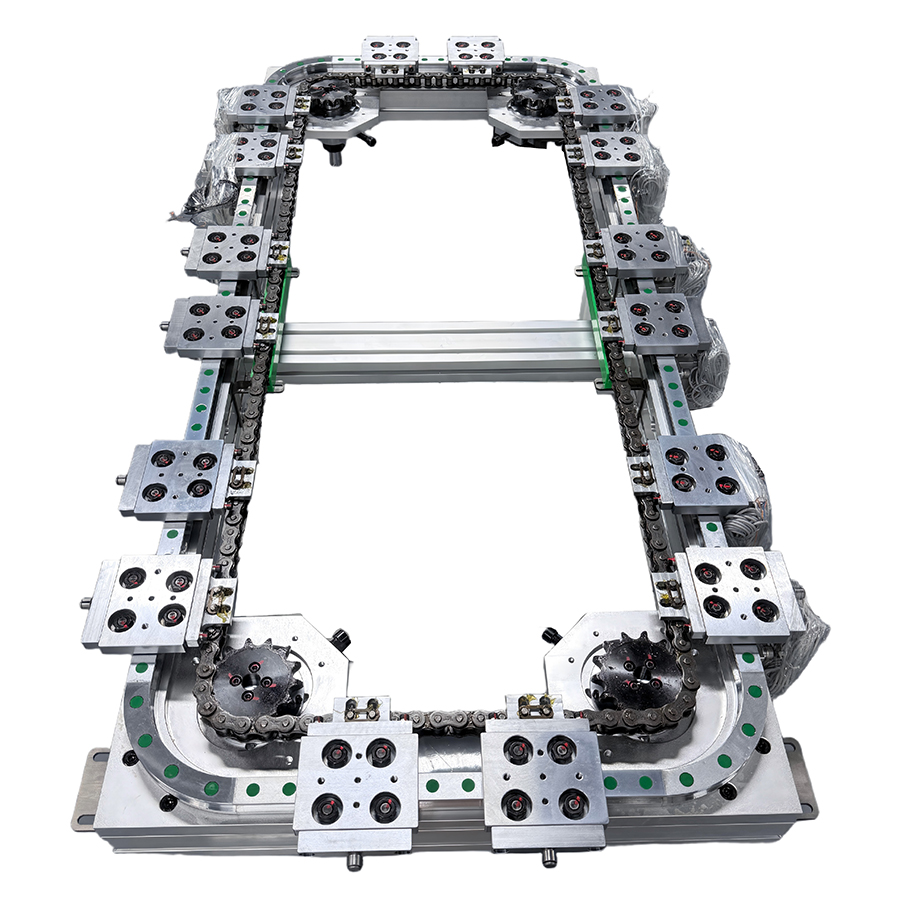

矩形环形输送线是一种采用矩形闭环轨迹设计的精密环形导轨输送系统，通常由直线导轨、圆弧导轨、滑座、驱动机构及工装组成。通过矩形闭环轨道实现产品或工装的连续循环输送，可在同一轨道上布置多个装配、检测、测试及上下料工位。

详细参数

矩形环形输送线支持链条传动、同步带传动、环齿驱动等传送方式。产品重复定位精度最高可达±0.05mm，最高运行速度可达3m/s，最大负载可达150kg。

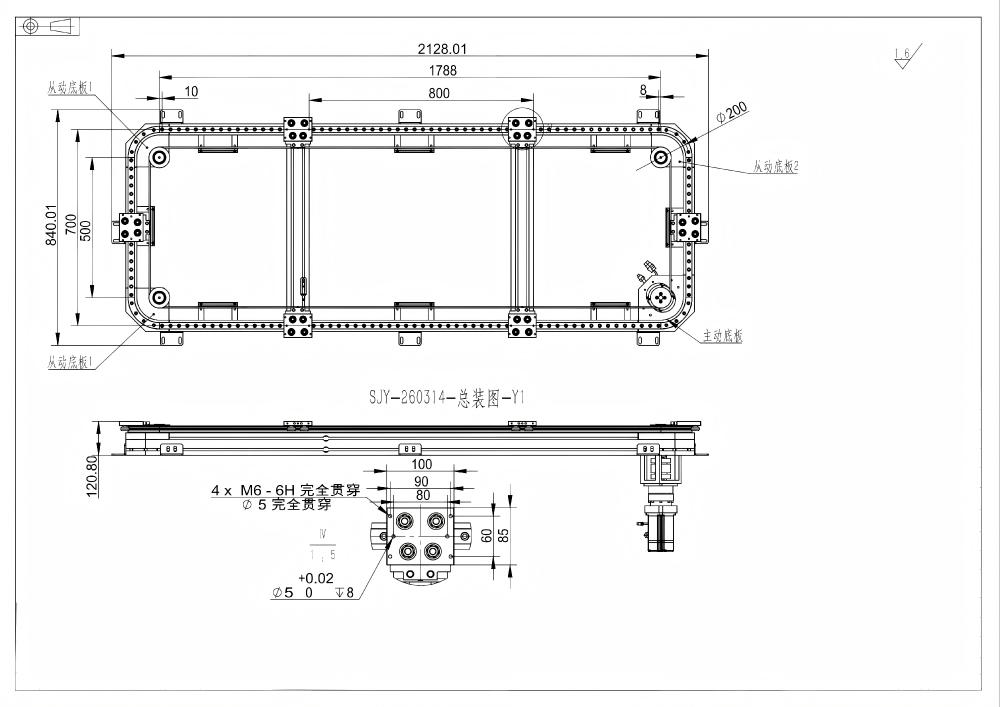

轨道由直线段和圆弧段组合而成，可根据设备布局调整整体长宽比例。轨道长度、宽度、圆弧半径、滑座数量、工装重量及工位间距均可根据实际设备方案进行设计。具体参数需要结合运行节拍、负载及传送方式进行匹配。

应用场景

矩形环形输送线适用于3C电子、汽车零部件、新能源电池、医疗器械、半导体及精密制造等行业，适合多工位自动化装配、视觉检测、点胶、锁螺丝、产品测试、加工及自动上下料。

矩形闭环结构特别适合在设备四周布置多个工艺工位，可将上料、装配、检测、测试和下料等工序集中到同一循环输送路径中。

定制选项

支持圆形、椭圆形、矩形、跑道形、弧形及其他异形闭环结构定制，可根据设备布局设计不同的轨道形状。

传送方式可选择链条传动、同步带传动、环齿驱动等方式，并可根据负载和节拍进行匹配。同时支持定制整体长度、整体宽度、直线段长度、圆弧半径、轨道高度、工位间距、滑座数量、工装尺寸、驱动电机及安装结构。
