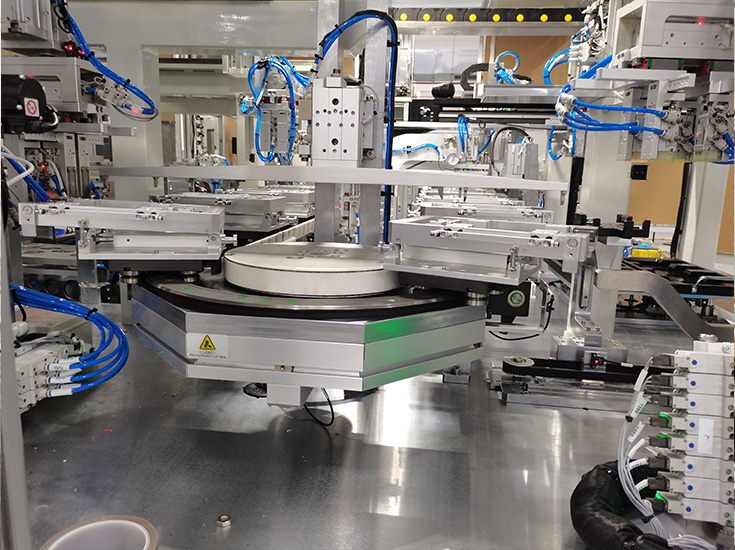

项目概况

本次合作客户为光伏行业自动化设备集成商，项目用于光伏组件外观缺陷检测、接线盒装配、绝缘性能测试工序，覆盖工件上料、视觉外观扫描、电性能检测、不良品分拣、空载具回流完整流程。 客户对比直线倍速链、间歇转盘方案，结合车间场地限制、长时间连续量产、硅尘工况、大尺寸工件转运需求，最终选用振基智能定制环形导轨闭环循环输送系统搭建光伏柔性自动化产线。

光伏制造属于高节拍连续生产场景，电池片、光伏组件质地脆薄，输送过程轻微抖动极易产生隐裂；车间长期存在硅粉、玻璃碎屑粉尘，对传动部件耐磨防尘能力要求严苛。传统输送方案占地大、工装回流结构复杂，很难兼顾空间利用率、长期稳定性与柔性换产。环形导轨依靠模块化闭环结构，实现载具自动循环流转，多工位集中排布，成为光伏检测、装配类自动化设备主流输送解决方案。

项目痛点

1. 粉尘工况耐磨挑战 光伏车间持续产生硅粉尘、玻璃微碎屑，粉尘易侵入传动摩擦副，普通导轨长期运行出现轨道拉伤、滑座卡顿，定位精度持续衰减，直接影响视觉检测一致性。

2. 低振动输送防隐裂挑战 光伏组件、大尺寸硅片脆性高，输送启停、过弯冲击与振动会造成电池片隐裂；视觉拍照工位对震动敏感，振动会引发图像模糊、误检，降低良率。

3. 紧凑厂房空间布局挑战 新建及改造光伏车间场地紧张，直线输送方案布局长度大，还需要额外设计工装回程机构；环形产线要求同等工位数量下，最大限度压缩设备占地面积。

4. 24 小时不间断量产稳定性挑战 光伏产线常年两班 / 三班连续运行，输送系统需要长时间保持稳定重复定位精度，故障率低，减少停机维护时长，保障产线 UPH 输出。

5. 多规格产品柔性换产挑战 产线需要兼容不同尺寸光伏组件、电池片载具生产，后期存在新增检测工位需求，输送系统不能固化，支持工位拓展、快速切换工装。

6. 大尺寸工件过弯干涉挑战 光伏组件幅面较大，圆弧输送段需要合理匹配转弯半径，规避载具、工件与机架干涉，同时保障滑座运行平顺无卡滞。

振基智能解决方案

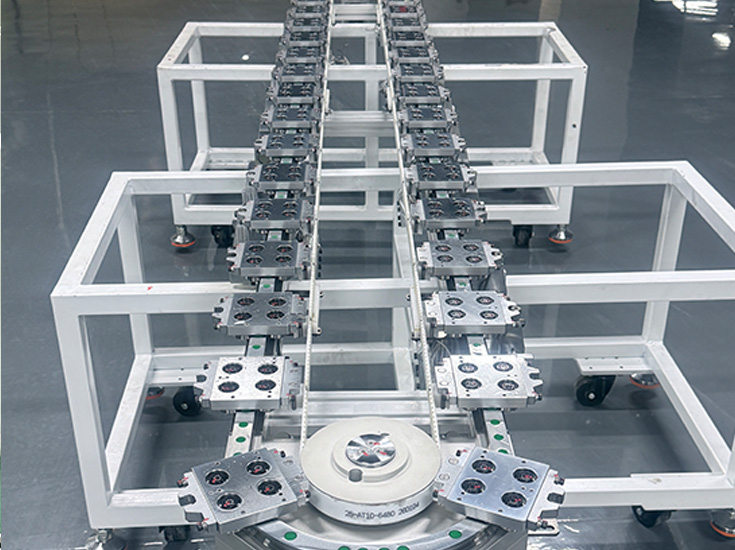

针对光伏复杂工况，振基智能提供防尘型精密 V 型环形导轨整套循环输送方案。整套系统由淬硬精密环形轨道、耐磨预紧滑座单元、伺服同步驱动、独立阻挡二次定位组件、大尺寸防静电工装载具组成。环形导轨采用直线段与圆弧段模块化拼接，可根据光伏组件尺寸定制圆弧转弯半径，规避工件过弯干涉问题。

环形导轨滚动摩擦传动结构运行阻力低、启停平顺，有效降低输送振动，规避硅片、组件隐裂风险；轨道与滑座可加装一体化防尘护罩，阻挡硅粉侵入摩擦接触面，减缓磨损，适配光伏粉尘生产环境。系统稳定维持 ±0.05mm 重复定位精度，充分满足视觉拍照、电性能测试工位精准对位需求。 闭环天然结构实现工装自动回流，无需额外配置回程输送机构，大幅简化整线机械结构、节省车间空间。模块化是环形导轨核心优势，后期扩产新增检测工位，仅拓展轨道单元即可改造，无需重构整套输送框架。 振基智能配套提供环形导轨载荷仿真、3D 接口图纸、节拍选型方案，支持间歇步进、连续循环模式切换，降低光伏自动化集成商机械设计工作量。

项目实施

双方针对工件尺寸、连续运行工况、粉尘环境开展多轮仿真评估，完成环形导轨长时间跑合稳定性测试；所有指标达标后投入生产。项目推进期间，振基技术团队全程配合接口对接、安装调试指导，整套环形导轨输送模组按期交付，顺利通过客户整机联调与量产验收。

落地成效

1.环形导轨闭环布局省去独立回程线，相比传统直线输送显著缩减设备占地；

2.低振动平稳输送，有效降低光伏组件搬运隐裂风险，提升成品良率；

3.配套防尘防护结构抵御硅粉尘侵蚀，延长导轨使用寿命，减少产线维护频次；

4.持续稳定的定位精度保障视觉检测、电性能测试数据稳定，降低误检率；

5.模块化环形导轨支持快速更换工装，兼容多款规格光伏组件柔性共线生产；

6.适配工厂 24 小时连续量产，设备故障率低，保障产线持续输出产能；

7.标准化环形导轨模组缩短集成商设计周期，加快光伏自动化设备项目落地。

合作咨询

面向光伏电池片检测、组件装配、接线盒自动化、储能光伏配件测试设备厂商，振基智能可提供防尘型环形导轨模组、定制闭环循环输送解决方案，支持前期方案评估、样机测试、非标定制。欢迎各自动化设备集成商洽谈合作。
