案例简介

本案例为振基智能针对中创新航动力电池检测工序定制开发的精密环形导轨输送系统，以精密环形导轨为核心载体，解决原有倍速链产线定位偏差大、占地多、粉尘大、工位不易拓展等痛点。通过动力电池检测环形导轨方案，实现电池模组视觉、耐压、气密性多工位闭环循环输送，7×24小时连续稳定运行，在缩减产线占地的同时降低检测误判率与停机维护成本，是多工位循环精密环形导轨在锂电检测领域的典型落地项目。

项目背景

随着动力电池产能扩张，中创新航电池模组检测工序面临产线空间紧张、定位偏差大、传统输送线故障率高等难题。原有倍速链用于电池模组视觉检测、绝缘耐压测试、气密性检测多工位流转，存在托盘回流卡顿、累积定位误差大、占地多、工位扩展困难等痛点。

电池检测工序对输送系统提出硬性要求：多工位循环流转、高重复定位精度、低粉尘、适配洁净车间，并预留工位以便后期工艺升级。亟需一套稳定可靠的锂电模组循环输送线替代原有方案，突破产线UPH提升瓶颈。

技术挑战

1. 多检测工位协同：串联视觉外观、绝缘耐压、气密性、不良品分流4类工位，滑座停靠必须精准，偏移会造成检测误判、模组报废。

2. 车间场地受限：直线输送布局过长，无法满足多工位同时作业。

3. 洁净环境要求：锂电车间严控粉尘，传动机构不得产生碎屑污染电芯模组。

4. 可拓展性：后期检测工位增加，需支持模块化追加，不能整线推翻。

5. 连续长时间运行：7×24小时循环作业，降低月度停机时长与运维成本。

解决方案

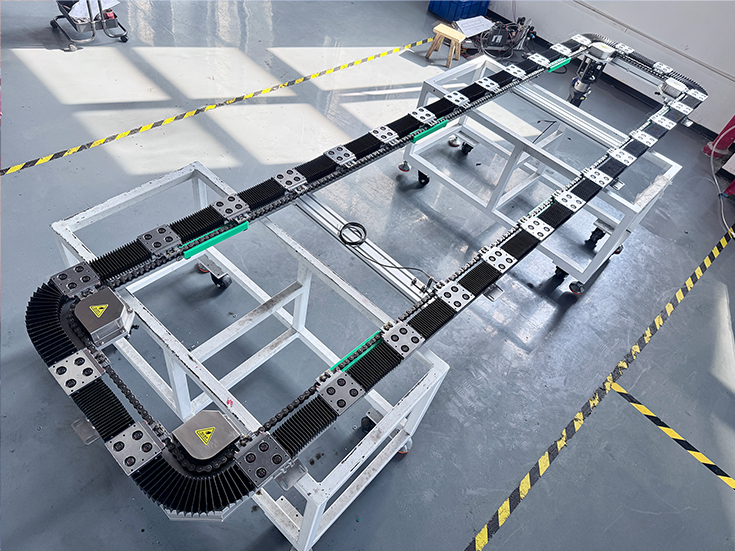

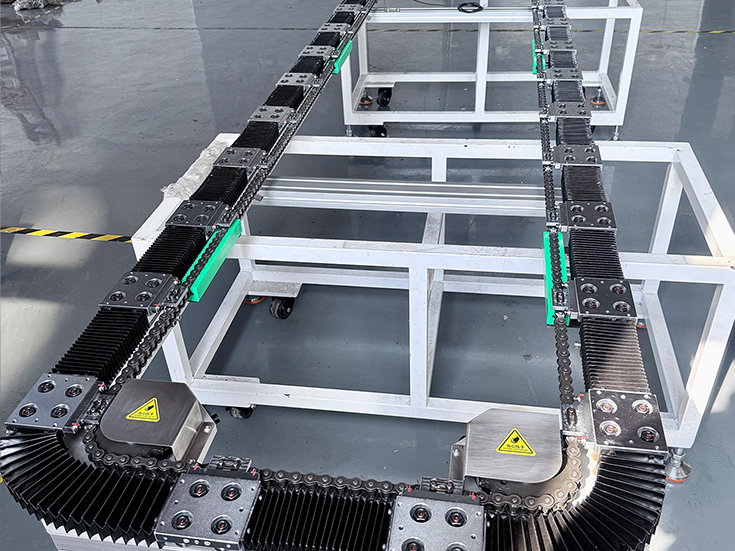

项目采用椭圆精密环形导轨输送系统，为新能源产线高精度环形导轨在锂电检测场景的非标定制应用，整套系统由椭圆环形轨道、重载滑座单元、伺服驱动单元、二次定位机构、全封闭防尘罩、电气控制系统组成。

本套锂电非标环形导轨输送线详细技术参数如下：

详细技术参数：

1. 重复定位精度：±0.05mm，满足电池检测微米级对位需求，杜绝检测误判；

2. 设备运行速度：0–3.0m/s可调，适配电池检测间歇式等待节拍；

3. 单工位负载：0–150kg，完全适配动力电池模组及治具承载需求；

4. 轨道材质：高碳轴承钢整体淬火，硬度HRC58°以上，耐磨抗腐蚀；

5. 防护等级：IP65防尘防水，适配锂电车间洁净、防电解液腐蚀工况；

6. 设备寿命：支持10万小时以上连续运行，满足7×24h量产需求；

7. 标准工位：30工位模块化设计，支持后期工位增减拓展；

8. 驱动方式：伺服同步带闭环驱动，启停平稳、无抖动、累积误差极小。

定制选项：

1. 结构定制：矩形长短边比例、圆弧直径、整体布局非标定制；

2. 精度定制：可至±0.05mm超高精密版本，适配高端检测工序；

3. 工况定制：锂电专用防尘、防腐蚀、低噪洁净版本定制；

4. 功能定制：二次定位锁紧、MES数据对接、扫码追溯、节拍自适应；

5. 工装定制：电池模组专用治具、限位缓冲、定位夹具个性化定制。

整套电池模组闭环输送环形导轨承载电池模组治具循环流转，模组依次完成外观视觉检测、绝缘耐压检测、气密性检测、复检分流全流程，检测完成后沿矩形圆弧段自动回流至上料位，形成全自动闭环生产，完美替代传统直线输送模式。

实施效果

整套精密环形导轨落地中创新航电池检测产线后，产线运行品质得到全方位升级：

1. 定位精度稳定在±0.05mm，检测误判率大幅下降，电池模组检测一致性显著提升；

2. 椭圆闭环紧凑布局，同等工位数量下产线占地面积缩减35%以上，解决车间空间不足难题；

3. 滚动摩擦传动、全封闭防护，粉尘产生量极低，完全满足锂电洁净生产标准；

4. 模块化工位可自由拓展，后期新增检测工序无需整改主线，大幅降低产线改造成本；

5. 设备运行稳定、故障率低，有效减少月度停机时长，提升整体产线UPH与产能利用率。

该项目充分验证了精密环形导轨在动力电池精密检测场景的适配性与稳定性，可为动力电池、储能电池、锂电模组各类自动化检测、化成、装配产线提供成熟可复制的高精度输送解决方案。

常见问答

Q1：精密环形导轨是否适配动力电池检测工序？

可以。矩形精密环形导轨可实现电池模组视觉、耐压、气密性多工位闭环循环输送，定位精度可达±0.05mm，支持锂电洁净车间工况，可根据产能与工艺做非标定制。

Q2：电池检测产线环形导轨对比倍速链优势是什么？

占地更小、定位精度更高、无累积误差、粉尘更低、可模块化拓展，适配锂电长期连续量产，误检率与运维成本更低。
