项目背景

汽车精密零部件生产需完成双面压装、尺寸检测、瑕疵校验等工序，传统水平产线占用大量厂房平面空间，且工件需人工翻面作业，工序繁琐、效率低下、易产生装配误差。客户亟需立式布局输送设备，利用垂直空间实现双面同步作业，优化产线布局、提升生产效率。

技术挑战

1. 立式安装工况存在偏载受力，要求导轨抗偏载、高刚性，运行无晃动；2. 双面同步压装检测，全程需维持±0.05mm精密定位精度；3. 重载工件输送，设备结构需稳固，杜绝运行抖动、偏移问题。

解决方案

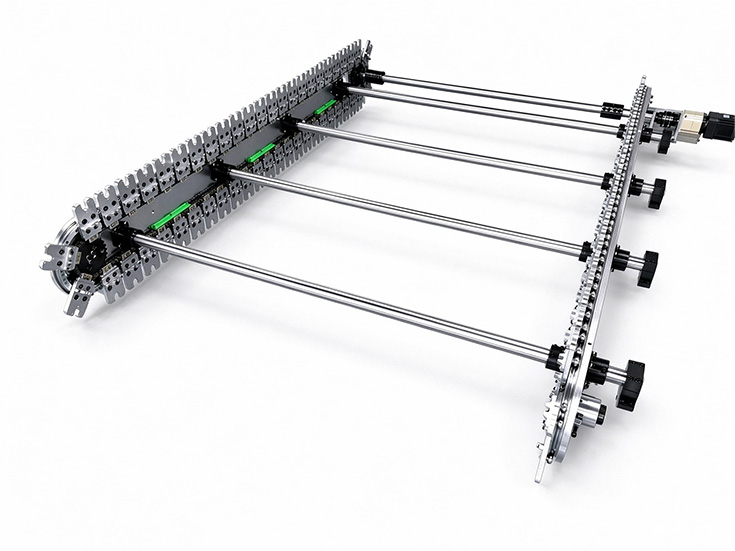

采用立式链条双轨精密环形导轨方案，双平行导轨对称导向，搭配精密链条传动，V型76mm重载导轨截面，抗偏载、抗冲击性能优异。立式垂直布局充分利用厂房垂直空间，工件竖向固定，产线双侧可同步布置压装、视觉检测设备，无需人工翻面，搭配精准定位机构，全程保障生产精度与稳定性。

实施效果

产线无需人工翻面工序，人力成本大幅降低，厂房平面占地面积减少45%，空间利用率显著提升。双侧同步作业模式让生产节拍提升25%，精密环形导轨持续保持±0.05mm定位精度，零部件压装合格率与检测精准度大幅提升，产线稳定性更强。

常见问答

Q1：立式精密环形导轨相比水平环形导轨优势是什么？

A1：立式环形导轨充分利用垂直空间，节省厂房平面面积，产线双侧可同步布置设备，适配工件双面装配、双面检测工序，工序更集中、效率更高。

Q2：立式环形导轨会不会出现滑座偏载晃动？

A2：双轨对称导向结构可均匀分散载荷，抗偏载能力强，运行平稳无晃动，全程定位精度稳定，适配重载立式生产工况。

引导资讯

针对汽车零部件空间受限、双面作业产线改造需求，振基智能可定制专属立式精密环形导轨输送方案。免费提供工况勘测与方案优化，咨询电话/微信：13862151697。
