产品详情

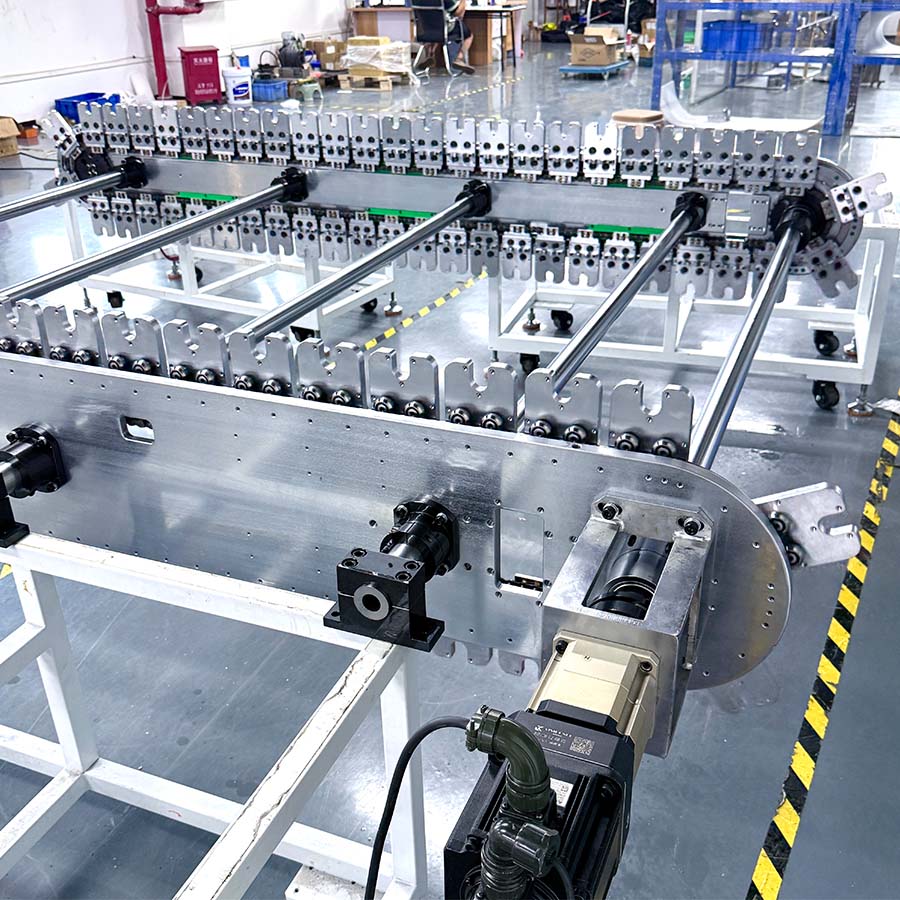

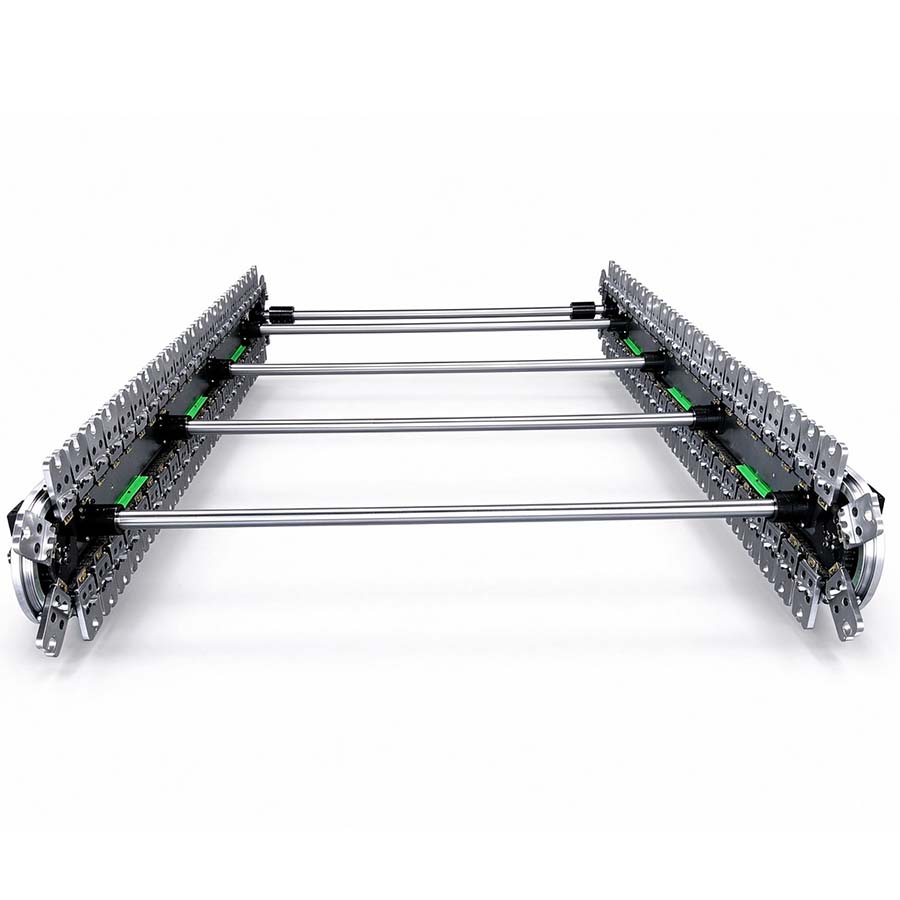

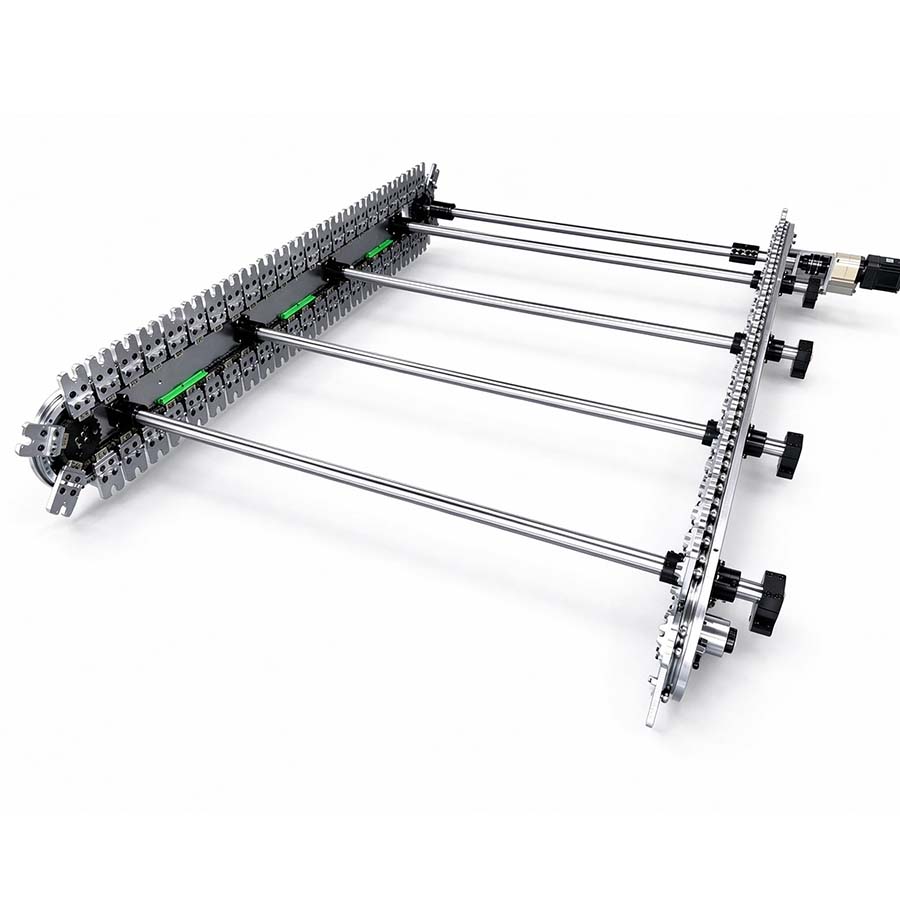

立式链条双轨环形导轨是立式安装布局的环形导轨输送线，双平行导轨导向 + 精密链条传动，刚性强、抗偏载，工件竖向固定，产线两侧可同时布置加工、检测设备，大幅节约车间平面占地。

详细参数

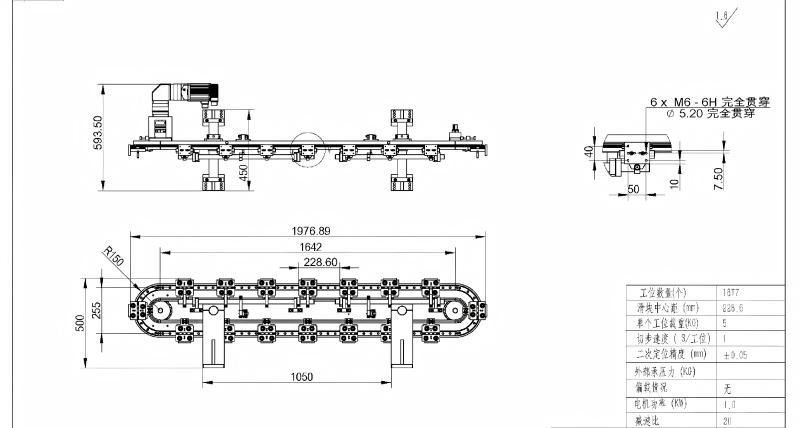

导轨截面：V 型 44/50/76mm、T 型 28mm；标准圆弧直径 200~1560mm，可非标放大；传动方式：精密链条传动；重复定位精度 ±0.05mm，普通定位精度 ±0.1~0.5mm；运行速度 0~3m/s，切步速度 1.0s；单工位负载 0~150kg。

应用场景

新能源电池模组双面检测、汽车零部件两面压装、大型工件视觉检测，厂房平面空间受限，需要双面作业的自动化产线。

定制选项

轨道高度、圆弧直径、工位数量定制；可选立式支架、防护外罩；配套伺服控制系统、定位阻挡机构。

常见问答

Q1：立式链条双轨环形导轨相比水平环形导轨优势是什么？

A1：立式结构充分利用垂直空间，双面可同时作业，节省厂房占地面积，适合多面检测装配工序。

Q2：立式环形导轨滑座是否容易偏载晃动？

A2：双轨对称导向结构，分散载荷，抗偏载性能强，运行稳定，定位精度保持 ±0.05mm。

振基智能科技可提供立式环形导轨输送线整体方案，欢迎电话 / 微信咨询：13862151697
