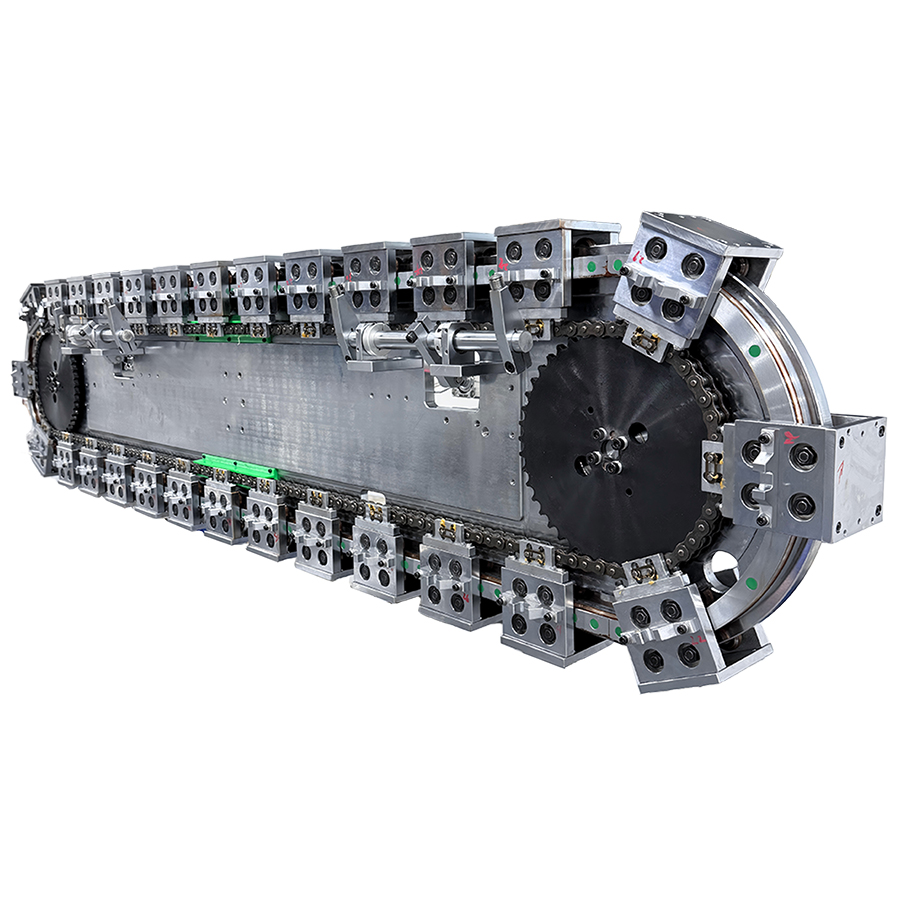

立式双轨链条传动环形导轨采用双轨对称布局搭配链条传动结构，传动平稳、承载能力强，支持立式竖向安装，大幅节约车间地面空间。产品既可单独供应导轨本体，也可集成为环形导轨输送线，还可根据布局需求调整为椭圆环形导轨结构，属于通用性极强的循环输送导轨，广泛用于新能源、医疗、精密零部件等行业立式装配、检测类循环工位。振基智能提供一对一选型指导，综合负载、运行速度、现场工况、安装空间匹配规格，规避选型误区，减少采购浪费，免费出具选型方案与项目报价。

详细参数

• 传动方式：链条传动

• 导轨形式：立式双轨结构

• 单工位负载：5‑80kg（可定制重载版本）

• 运行速度：0.5‑3m/s，无级调速

• 重复定位精度：±0.05mm

• 轨道材质：高耐磨合金钢材，淬火处理

• 滑座数量：按工位需求定制

• 驱动形式：伺服电机驱动

• 运行噪音：≤65dB

• 环境适配：普通车间、无尘车间可选，支持防尘防护结构

• 循环形式：矩形闭环、椭圆闭环均可实现

应用场景

1. 新能源行业：电池零部件立式组装、外观检测、气密性测试工位循环流转，节省地面占地面积。

2. 医疗耗材：注射器、检测组件立式装配、压合、检测，适配洁净生产环境。

3. 3C电子 精密小件：摄像头模组、微型元器件立式多工位装配、视觉检测。

4. 汽车零部件：小型传感器、密封件立式锁附、性能测试循环作业。

5. 精密仪器配件：小型配件上下料、组装、老化测试，适合场地受限厂房。

定制选项

1. 轨迹定制：矩形闭环、椭圆环形导轨结构切换，可调整轨道长宽弧度。

2. 负载定制：轻型标准款、重载加强款，按需调整滑座与导轨强度。

3. 工位数量：滑座 / 工位数量按工序自由增减。

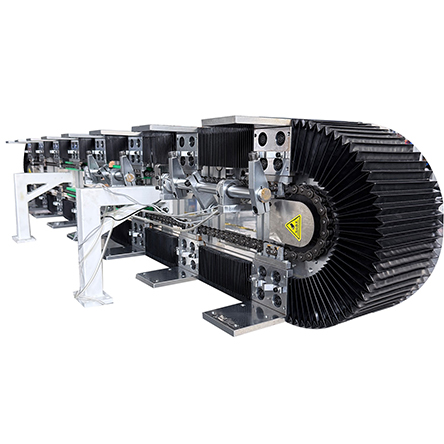

4. 防护定制：防尘护罩、耐腐蚀表面处理，适配无尘、潮湿工况。

5. 整线集成：仅导轨本体供货，或完整输出环形导轨输送线，配套定位机构、控制系统。

6. 安装配件：立式支架、调节底座、转接板按需配套。
