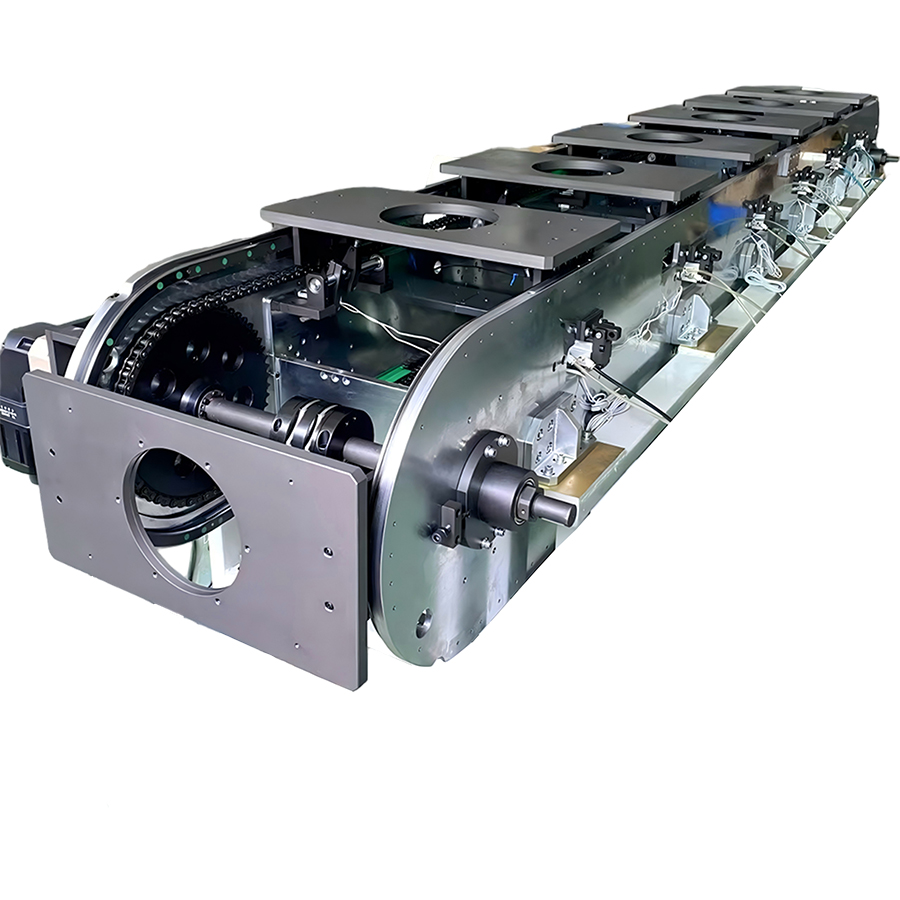

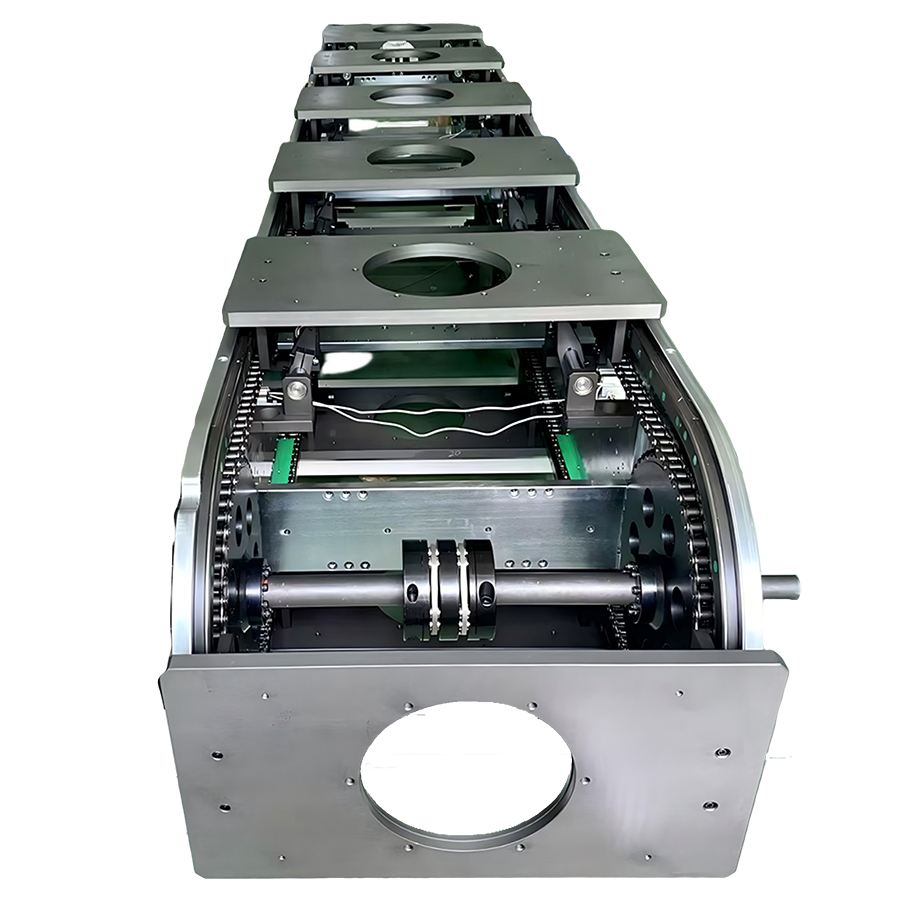

底板卧式双轨链条输送线采用整体底板卧式安装结构，双轨导向搭配链条传动，刚性强、承载能力大，运行稳定可靠。产品可输出导轨本体，也可作为完整环形导轨输送线交付，轨迹可实现椭圆环形导轨布局，属于重载型循环输送导轨，适合中大物料多工位装配、检测、老化测试等工况。振基智能提供一对一选型指导，综合负载、运行速度、现场工况、安装空间匹配规格，规避选型误区，减少采购浪费，免费出具选型方案与项目报价。

详细参数

• 传动方式：工业链条传动

• 导轨形式：卧式底板双轨结构

• 单工位负载：10‑120kg（重载可继续加高定制）

• 运行速度：0.3‑3m/s，伺服无级调速

• 重复定位精度：±0.05mm

• 轨道材质：淬火耐磨合金钢

• 底板材质：加厚钢板一体加工底板

• 滑座数量：按工位需求定制

• 驱动形式：伺服电机 + 减速机驱动

• 运行噪音：≤68dB

• 环境适配：普通工业车间，可加装防尘护罩，支持多粉尘工况

• 循环形式：矩形闭环、椭圆闭环均可实现

应用场景

1. 新能源行业：电池模组、PACK 组件装配、气密性检测、老化测试循环输送。

2. 汽车零部件：电机配件、壳体、传感器总成装配、打压测试流转。

3. 3C电子：中大件模组、组件多工位组装、功能检测。

4. 精密设备：仪器壳体、工装夹具循环流转，中大工装载具转运。

5. 五金塑胶：壳体压合、打螺丝、外观检测，中大重量工件循环作业。

定制选项

1. 轨迹定制：矩形闭环、椭圆环形导轨结构切换，轨道长宽、圆弧弧度按需调整。

2. 负载定制：标准中载款、重载加强款，加厚导轨、底板、滑座组件。

3. 工位数量：滑座 / 工位数量按工序自由增减。

4. 防护定制：全封闭防尘护罩、表面防锈处理，适配粉尘、潮湿工况。

5. 整线集成：仅导轨本体供货，或完整输出环形导轨输送线，配套定位机构、控制系统、工装板。

6. 安装配件：调平支撑底座、定位组件、感应开关、转接板按需配套。
