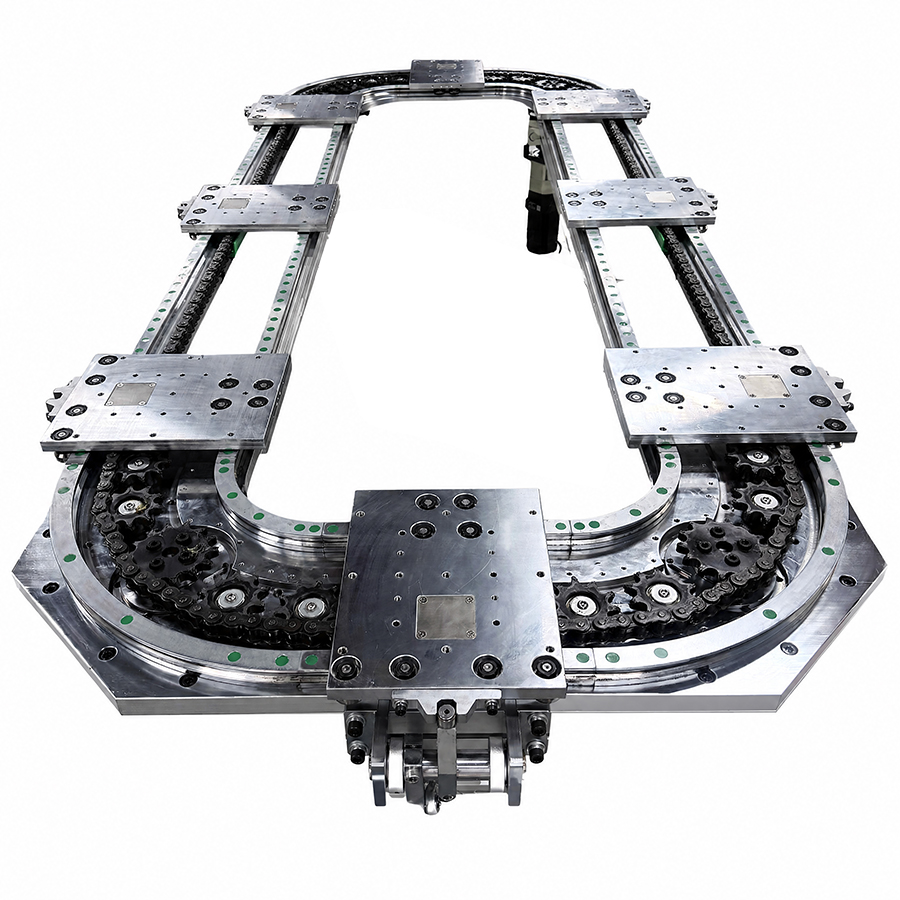

双轨圆弧导轨输送线是一种采用双轨支撑和导向结构的精密圆弧输送系统，通过两条平行导轨共同承载和引导滑座或工装沿圆弧轨迹运行。双轨结构能够提供稳定的支撑和导向，适用于较大尺寸工装以及需要沿弧形路径运动的自动化设备。

详细参数

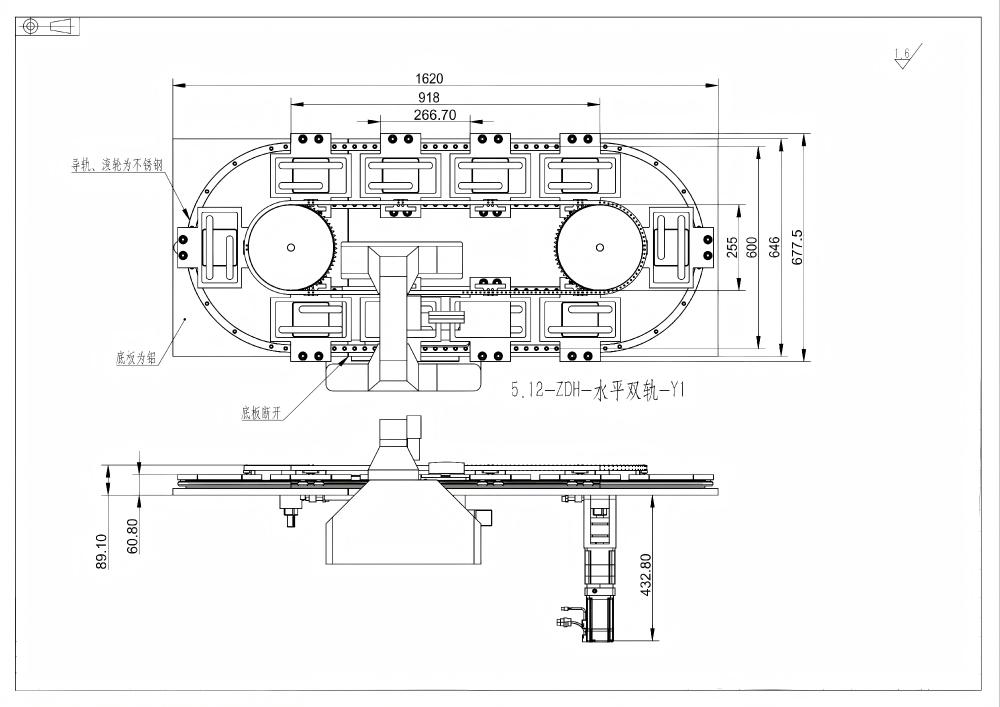

双轨圆弧导轨输送线的主要参数包括圆弧半径、双轨间距、轨道长度、滑座尺寸及负载能力。产品重复定位精度最高可达±0.05mm，最高运行速度可达3m/s，最大负载可达150kg。

根据实际应用需求，可匹配链条传动、同步带传动、环齿驱动等传送方式。实际精度、速度和负载需要结合圆弧半径、工装重量、轨道尺寸及运行节拍进行综合设计。

应用场景

双轨圆弧导轨输送线适用于3C电子、汽车零部件、新能源电池、医疗器械、半导体及精密制造等行业。

可用于圆弧装配、圆周检测、视觉检测、机器人弧形运动、大尺寸工装输送、弧形工位连接以及多段轨道组合等应用。

双轨结构尤其适合需要较高运行稳定性、较大支撑跨度或特定弧形运动轨迹的自动化设备。

定制选项

支持根据设备运动轨迹定制圆形、椭圆形、矩形、跑道形、弧形及其他组合轨迹，双轨结构可与直线段组合形成完整闭环。

传送方式可根据实际工况配置链条传动、同步带传动、环齿驱动等方式。同时支持定制圆弧半径、轨道长度、双轨间距、轨道规格、滑座尺寸、工装结构、负载能力、驱动电机、安装方式及轨道连接结构。
