产品概述

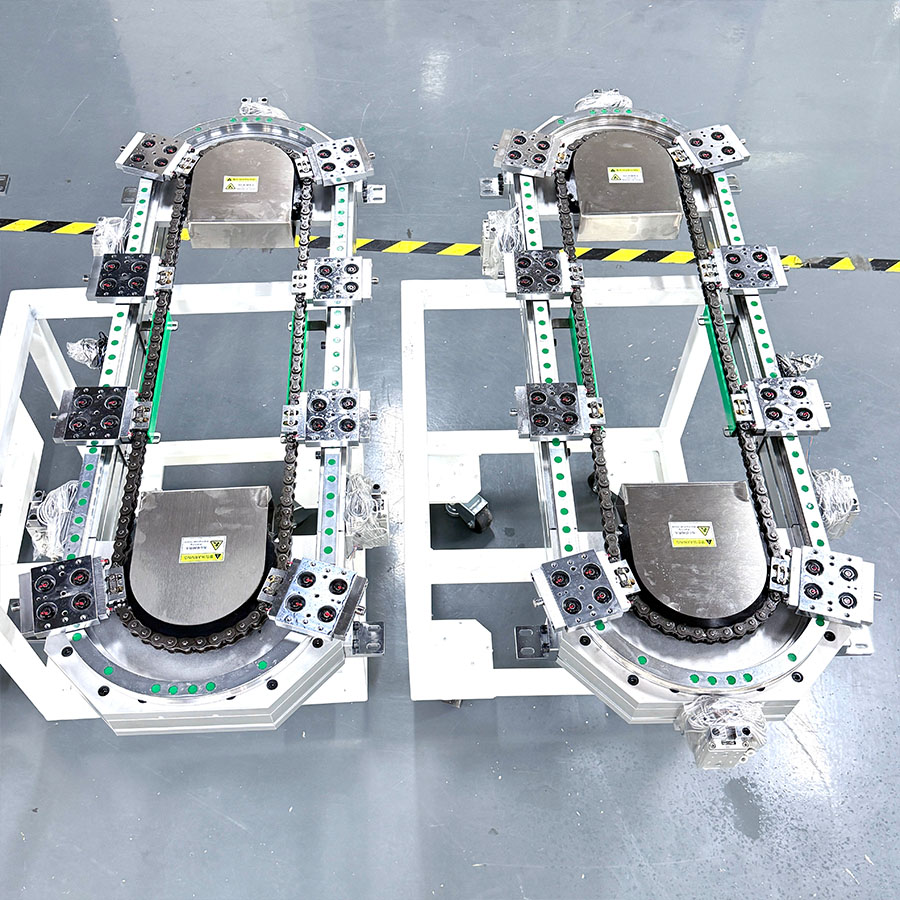

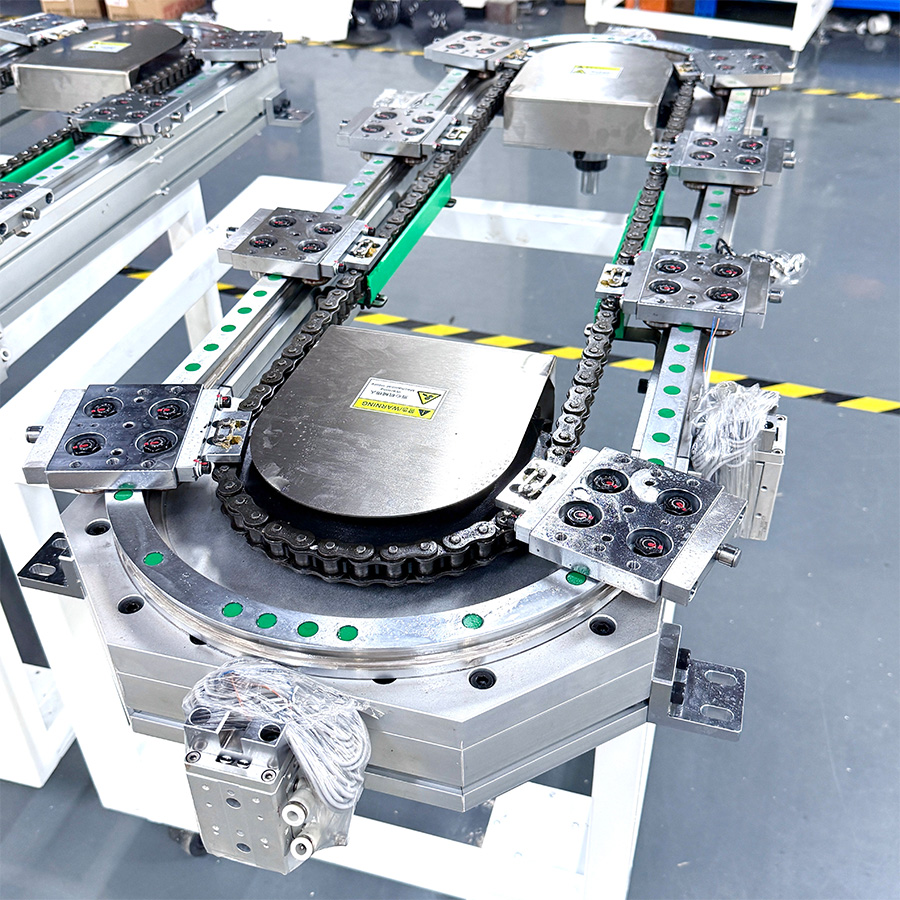

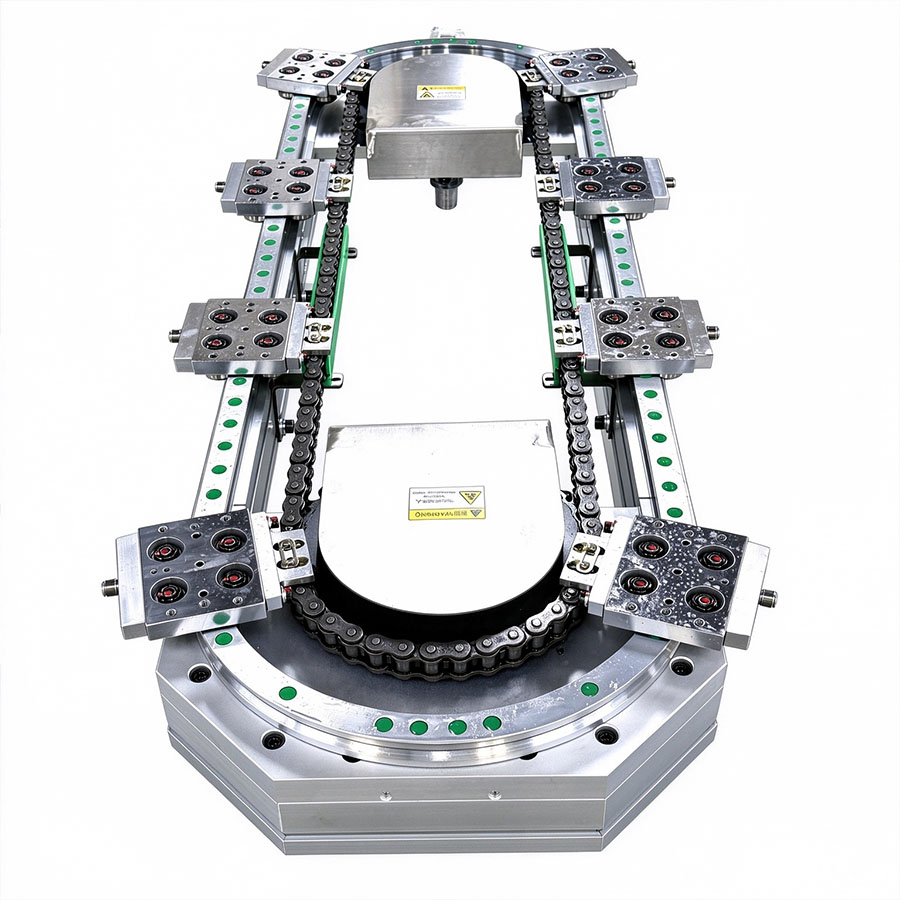

椭圆链条环形导轨是采用精密链条传动的椭圆型闭环输送设备，以高刚性导轨为导向，通过链条带动滑座沿椭圆轨迹循环运行。产品采用模块化设计，工位数量与轨道长度可按需定制，广泛应用于新能源、汽车零部件、五金加工等行业。

详细技术参数

核心特点

· 重载平稳传动：精密链条传动抗拉强度高，负载能力强，椭圆弧段过渡流畅，运行无冲击，适配中重载多工位连续循环场景。

· 精密稳定定位：高刚性导轨配合二次定位机构，重复定位精度稳定达±0.05mm，长期运行精度衰减小，保障装配、检测工序一致性。

· 多工位灵活配置：工位数量可在1-100+区间按需增减，链节尺寸可选，适配不同工序间距与产能节拍，模块化设计拓展便捷。

· 耐用低维护：高硬度导轨工作面耐磨抗冲击，链条采用耐磨处理，分段拆装维护便捷，适合7×24小时量产运行。

应用场景

· 新能源行业：适配锂电池电芯装配、模组检测、PACK线流转等工序，中重载结构满足电池工件输送需求，多工位同步提升产线节拍。

· 汽车零部件行业：适配精密五金件、汽车电子、传感器等零部件的加工、装配、检测全工序，闭环输送减少中间转运，提升产品一致性。

· 五金加工行业：适配小型五金件的车削、铣削、检测多工序串联，自动循环流转减少人工上下料，提升生产效率。

· 家电制造行业：适配家电电机、散热部件的装配与性能检测，多工位布局匹配量产节拍。

定制选项

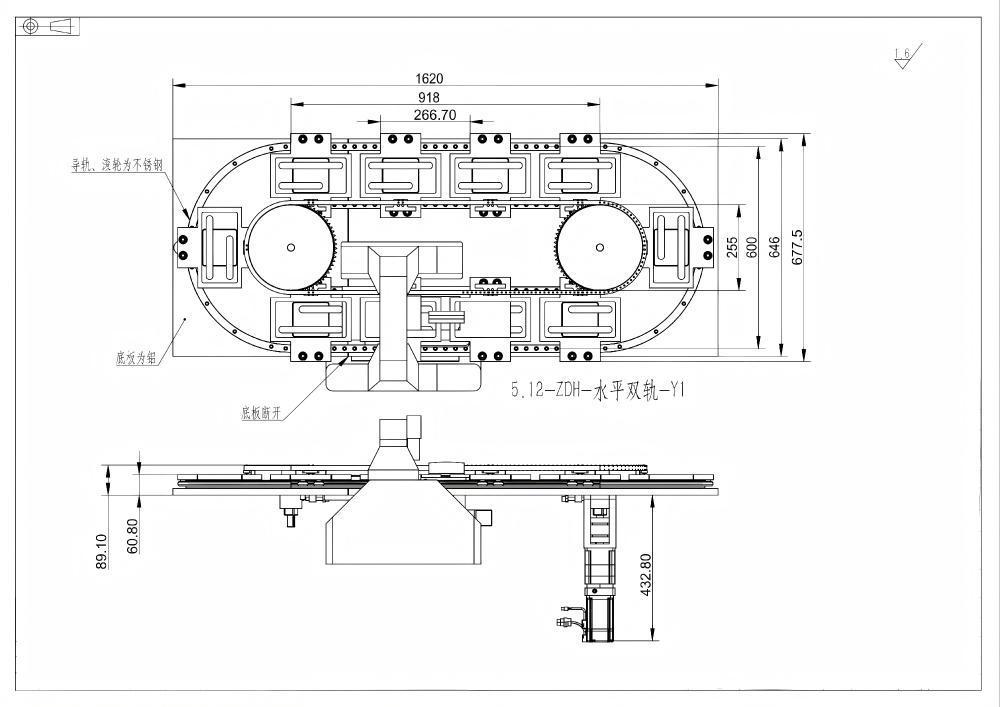

· 尺寸定制：可调整椭圆长轴、短轴长度与环轨直径，适配车间空间布局。

· 精度升级：可升级至±0.05mm超高精度版本，搭配高精度二次定位机构。

· 防护升级：可升级全封闭钣金防护、防尘防水版本，适配特殊工况。

· 材质定制：可定制不锈钢材质版本，适配洁净室、防腐蚀等特殊场景。

· 功能加装：可加装治具快换、扫码识别、视觉检测对接等功能模块。

常见问题解答

Q1：椭圆链条环形导轨和皮带导轨相比，重载场景选哪个更合适？

A：中重载、长距离、连续运行的场景优先选椭圆链条环形导轨。链条传动抗拉强度高、负载能力强、长期运行精度衰减小，适合10kg以上负载、周长较长的产线；皮带导轨更适合轻载、高速、低噪音要求的场景。

Q2：椭圆链条环形导轨可以根据现有车间尺寸定制吗？

A：可以。可根据车间空间、工序数量、产能节拍定制椭圆长宽比例、轨道直径、工位数量与安装方式，适配存量产线改造与新建产线布局。

7. 引导咨询

振基智能作为专业环形导轨厂家，拥有十余年研发生产经验，。如需获取详细参数、3D图纸、定制方案与精准报价，欢迎致电咨询：13862151697
