产品概述

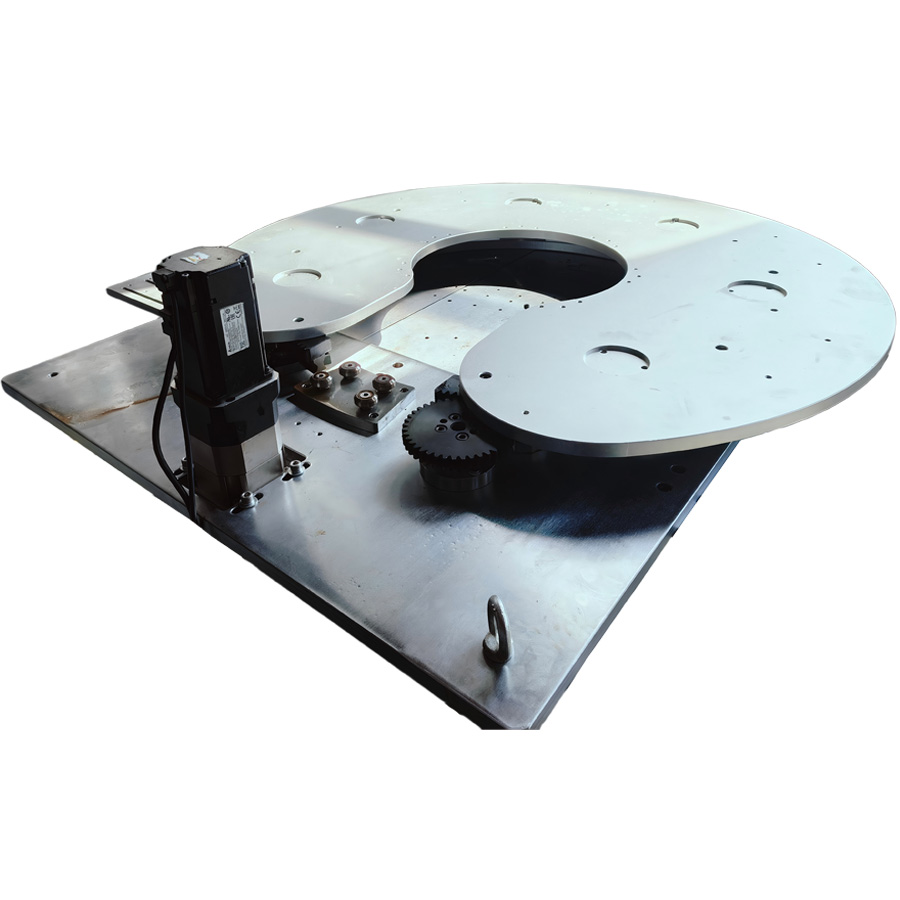

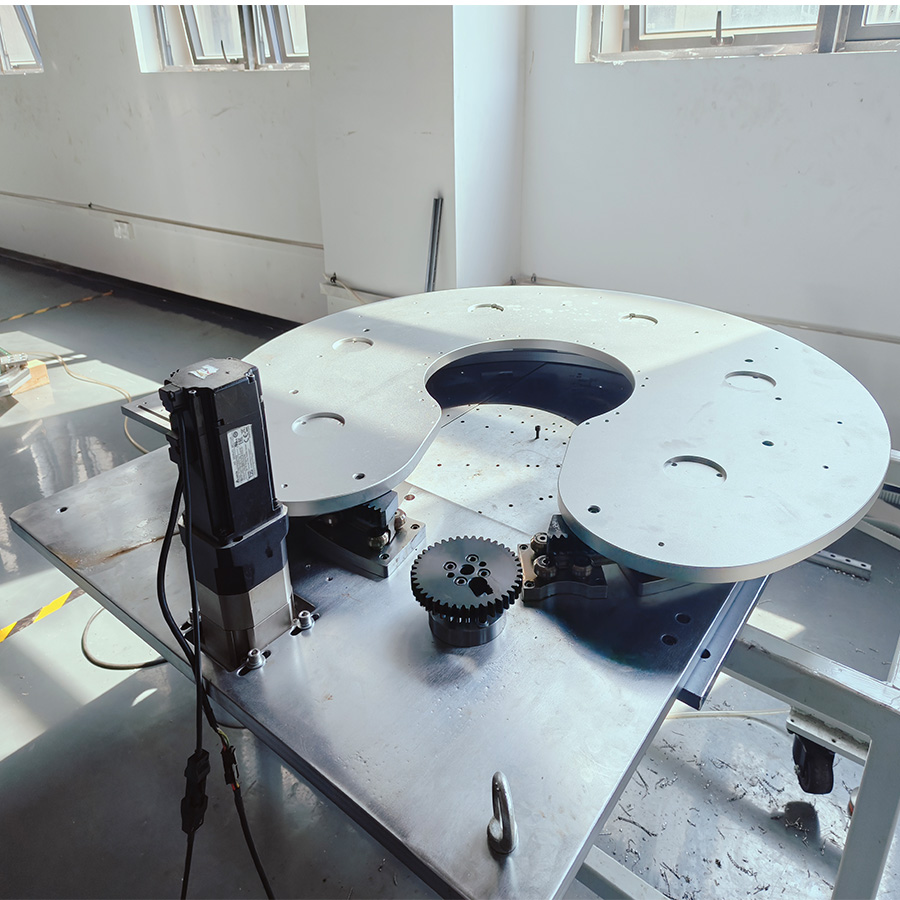

振基智能环形导轨采用环齿驱动技术，相比传统链条、皮带驱动具备更高刚性、更高定位精度与更强负载能力，是精密自动化循环输送的核心设备。产品采用一体化齿轮传动结构，运行平稳无间隙，重复定位精度稳定可控，广泛适配3C电子、新能源、汽车制造、医疗等行业的精密装配、检测、加工等循环工序，可有效提升产线自动化程度与生产效率，降低人工干预与运营成本。

产品型号列表

标准环齿驱动环形导轨多个基础型号，可直接适配多数通用工况，也可在此基础上非标拓展：

· TO25-L200：小型轻载款，适配小件精密装配、检测工序

· TO25-L400：通用标准款，适配多数3C电子量产产线

· TO25-L600：中载加强款，适配新能源、汽车零部件工序

· TO25-L1000：重载定制款，适配大尺寸工件、重负载输送场景

技术参数概览

详细参数说明

轨道采用高碳轴承钢整体淬火处理，表面硬度HRC58°以上，耐磨抗冲击；驱动齿轮采用合金钢渗碳淬火，传动间隙小、寿命长。标准防护等级IP54，可按需升级至IP65适配洁净、防潮工况。设备连续运行寿命≥10万小时，支持7×24小时量产运行。整体结构模块化设计，安装维护便捷，工位数量可根据产能需求灵活增减。

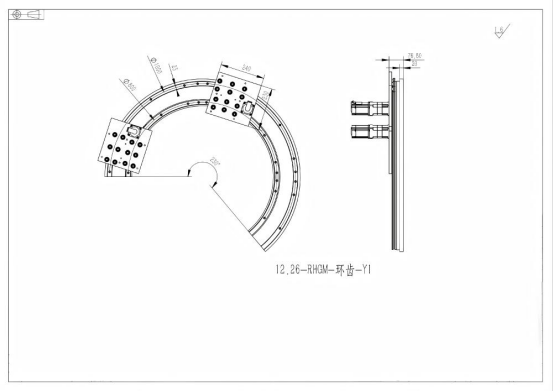

技术图纸说明

全系列环形导轨均提供完整技术资料支持，可联系工程师获取对应文件：

· 2D产品尺寸图纸：含安装尺寸、接口参数、公差标注

· 3D数字模型文件：UG设计软件，可直接导入产线布局设计

· 现场安装布局图：根据客户车间尺寸定制产线排布方案

· 非标定制图纸：针对特殊工况提供专属设计图纸与方案说明

 核心应用场景

· 3C电子行业：适配手机零部件、电脑散热风扇、连接器等产品的精密装配、视觉检测、激光打标工序，高精度定位保障产品良率。

· 新能源行业：适配电池电芯检测、模组装配、PACK线流转等工序，高刚性结构满足大负载输送需求。

· 汽车制造行业：适配精密五金件、汽车电子、传感器等零部件的加工检测流转，稳定运行保障量产节拍。

· 医疗行业：适配医用耗材、精密器械的组装、灭菌、包装工序，可升级洁净版适配医疗洁净车间。

定制选项

· 尺寸定制：可根据车间空间调整环形导轨长宽比例、圆弧直径

· 精度升级：可升级至±0.2mm超高精度版本，适配高端精密工序

· 功能加装：可加装二次定位机构、扫码识别、治具快换等功能模块

· 工况适配：可定制防尘、防腐蚀、洁净室专用等特殊工况版本

引导咨询

振基智能作为专业环形导轨定制厂家，拥有十余年精密输送设备研发生产经验，可提供从方案设计、生产制造到安装调试的全流程服务。如需获取完整技术参数、3D图纸、定制方案与精准报价，欢迎致电咨询：13862151697，专业工程师一对一提供工况评估与产线优化方案。
