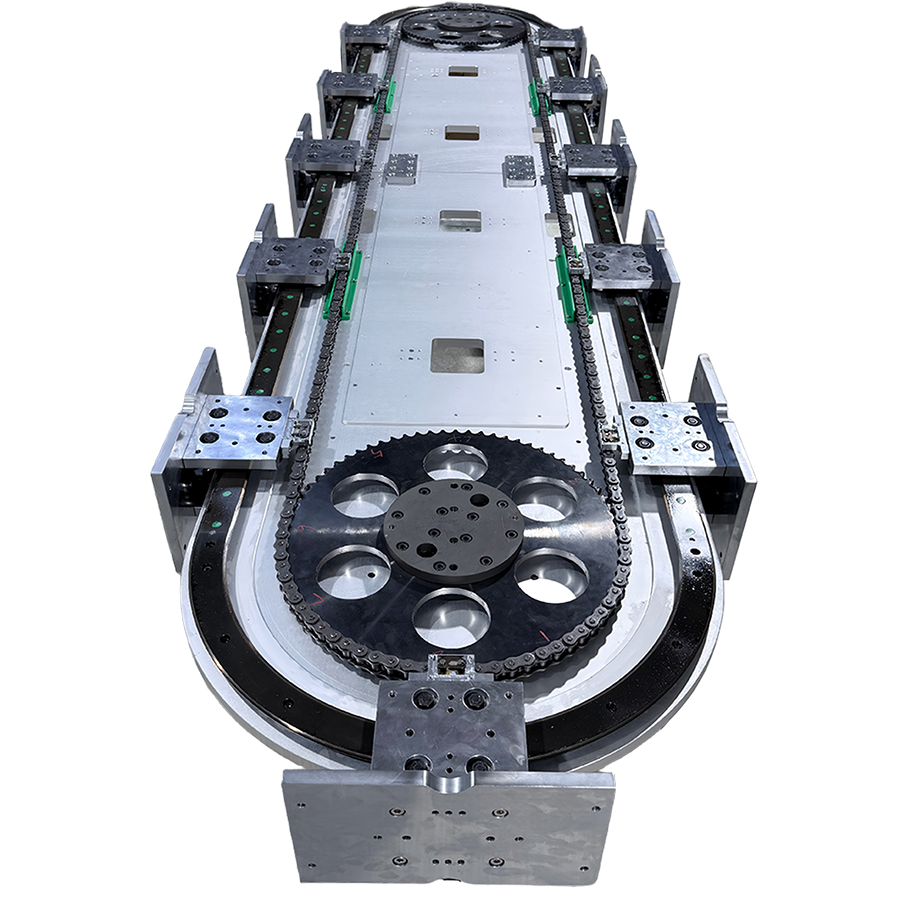

椭圆底板式环形导轨采用一体化整块底板，整体为椭圆闭环轨迹，结构紧凑，占用空间小。既可单独供应导轨本体，也可集成为完整环形导轨输送线，是成熟的循环输送导轨，椭圆环形导轨结构省去直角转角，运行顺滑冲击小，适合厂房空间受限，需要多工位循环装配检测的各类自动化产线。振基智能提供一对一选型指导，综合负载、运行速度、现场工况、安装空间匹配规格，规避选型误区，减少采购浪费，免费出具选型方案与项目报价。

详细参数

• 传动方式：同步带 / 链条传动二选一

• 导轨形式：椭圆一体化底板结构

• 单工位负载：3‑60kg（重载版本可定制）

• 运行速度：0.2‑3m/s，伺服无级调速

• 重复定位精度：±0.05mm

• 轨道材质：淬火耐磨合金钢

• 底板材质：铝合金 / 钢板一体加工底板

• 滑座数量：按工位需求定制

• 驱动形式：伺服电机驱动

• 运行噪音：≤62dB

• 环境适配：普通车间、无尘车间可选，可加装防尘防护

• 循环形式：标准椭圆闭环，长短轴尺寸可调整

应用场景

1. 3C电子：微型元器件、模组多工位装配、视觉检测，适配紧凑型产线。

2. 医疗行业：医疗配件、试剂壳体装配、压合、检测，洁净生产场景。

3. 新能源：小型电芯零部件、电池配件组装、外观检测流转。

4. 精密仪器：小型工装上下料、组装、老化测试，场地有限厂房。

5. 汽车零部件：小型传感器、塑胶配件锁附、性能测试循环作业。

定制选项

1. 轨迹定制：椭圆长短轴尺寸调整，圆角弧度按需修改，可做偏置椭圆结构。

2. 传动定制：同步带轻中载版本、链条中重载版本可选。

3. 负载定制：轻载标准版、中载加强款，优化底板与滑座强度。

4. 工位数量：滑座 / 工位数量按工序自由增减。

5. 防护定制：防尘护罩、表面防腐处理，适配无尘、潮湿工况。

6. 整线集成：仅导轨本体供货，或完整输出环形导轨输送线，配套定位机构、控制系统。
