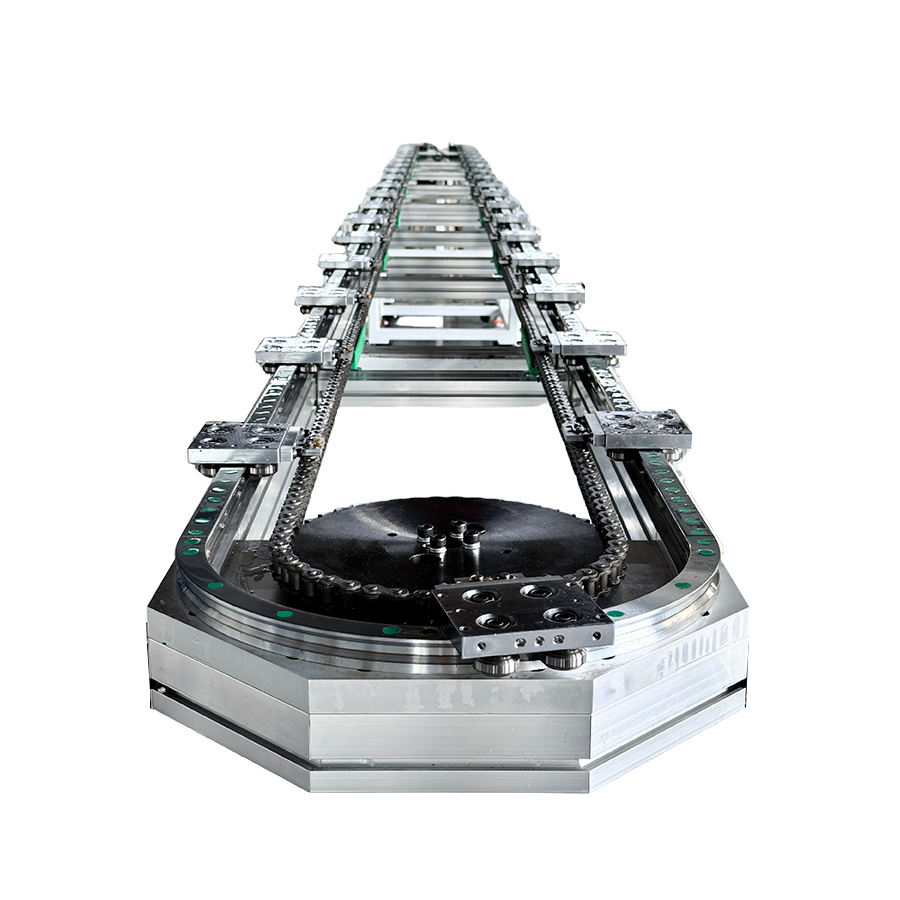

椭圆环形导轨是一种采用椭圆闭环轨迹设计的精密环形输送系统，主要由直线导轨、圆弧导轨、滑座、驱动机构及工装组成。轨道通过两侧直线段与两端圆弧段连接形成连续循环路径，使产品或工装能够沿固定轨迹循环运行，并在不同位置完成装配、检测、测试、加工及自动上下料等工序。

详细参数

椭圆环形导轨支持链条传动、同步带传动、环齿驱动等传送方式，可根据产品重量、运行速度和生产节拍进行选择。产品重复定位精度最高可达±0.05mm，最高运行速度可达3m/s，最大负载可达150kg。

轨道整体尺寸、直线段长度、圆弧半径、滑座数量及工位间距可根据设备方案进行匹配。系统支持水平安装，也可根据设备空间采用立式等安装形式。实际参数需要结合轨道尺寸、工装重量、滑座数量、驱动方式及运行节拍进行综合设计。

应用场景

椭圆环形导轨适用于3C电子、汽车零部件、新能源电池、医疗器械、半导体及精密制造等行业，可用于精密装配、视觉检测、点胶、锁螺丝、功能测试、产品加工及自动上下料等多工位自动化设备。

椭圆闭环结构适合在有限空间内布置多个生产工位，使产品能够连续循环运行，减少不同工序之间的重复转运。

定制选项

支持根据自动化设备布局进行非标定制，可定制圆形、椭圆形、矩形、跑道形、弧形及其他特殊闭环轨迹。传送方式可根据负载、速度和运行节拍选择链条传动、同步带传动、环齿驱动等方式。

同时支持定制轨道长度、轨道宽度、直线段长度、圆弧半径、工位间距、滑座数量、工装板尺寸、驱动电机、安装方向及设备连接结构。
